Что такое машина для производства песка?
Машина для производства песка, также известная как ударная дробилка с вертикальным валом, представляет собой часть оборудования, используемого для дробления или придания формы породе в частицы песка. Его основная цель - производить хорошо сформированные изделия из песка, которые можно использовать в качестве заменителя природного песка.
Машина для производства песка FTM Machinery неоднократно модернизировалась для обеспечения производства зеленого песка. Компания производит высококачественные заполнители из песка и гравия для высотных зданий, автомагистралей и железных дорог, коммунального хозяйства, водохозяйственных сооружений, бетоносмесительных станций и обрабатывающей промышленности.
Почему выбирают машины для производства песка FTM Machinery?
Оборудование для производства песка FTM Machinery предлагает множество преимуществ для различных областей применения:
- Оптимизированная конструкция ротора с глубокой полостью, материал производительность увеличена примерно на 30%.
- Новая конструкция рабочего колеса машины для производства песка оптимизирует поток материала производительность до 650 т/ч.
- Машина имеет функции мелкого дробления и грубого измельчения. Продукт имеет форму куба, с хорошим размером частиц и чрезвычайно низким содержанием хлопьев.
- Дополнительная структура дробления камень против камня, камень против железа, высокая эффективность дробления.
- Машина для производства песка зеленая и экологически чистая, поток воздуха в вихревой камере циркулирует автоматически, и она оснащена пылезащитным устройством.
- Система тонкой смазки маслом и автоматическое обслуживание. При той же производственной мощности энергопотребление может быть снижено на 10%–40%.
- Защитную пластину можно перевернуть после частичного износа, чтобы продлить срок службы. Нужно только заменить изнашиваемые детали, можно уменьшить стоимость использования на 30%.

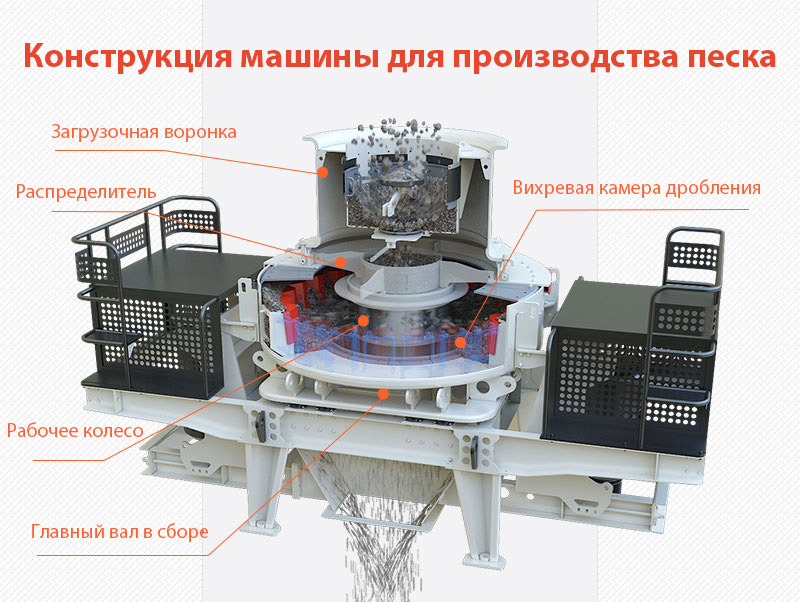

Структура машины для производства песка
Машина для производства песка состоит из загрузочного бункера, питателя, камеры вихревого дробления, рабочего колеса, главного вала, шкива, основания, трансмиссионного устройства и системы смазки. Ниже приведены ключевые компоненты ударной машины для производства песка:
1. Подающий бункер
Конструкция загрузочной воронки представляет собой перевернутую призму (или цилиндр), снабженную износостойким кольцом. Это большой контейнер, и материал поступает в дробилку через загрузочный бункер.
2. Распространитель
Распределитель находится в верхней части камеры вихревого дробления. Его функция заключается в разделении материала таким образом, чтобы часть материала непосредственно попадала в рабочее колесо и выгружалась. Другая часть раздавлена ударом высокоскоростного материала, выбрасываемого из рабочего колеса.
3. Вихревая полость дробления
Камера вихревого дробления представляет собой кольцевое пространство, состоящее из двух цилиндров, в котором происходит процесс дробления материалов. Слой футеровки материала разделяет дробящее действие стенки камеры дробления, поэтому дробление ограничивается материалами и играет роль износостойкости и самовыравнивания.
4. Рабочее колесо
Рабочее колесо, полый цилиндр из специальных материалов, является ключевым компонентом машины для производства песка. Крыльчатка разгоняет материал до скорости 60–75 м/с и выбрасывает его. Роторы рабочего колеса, как правило, изготавливаются из высокопрочной стали с наконечниками из высокохромистой стали или карбида вольфрама.
5. Главный вал в сборе
Главный вал в сборе состоит из самого главного вала, подшипников, гнезд подшипников и так далее. Он соединяет ротор с источником питания (электродвигателем) и заставляет ротор вращаться. Главный вал обычно изготавливается из высококачественной легированной стали.
Другие компоненты машины для производства песка:
- Трансмиссионное устройство: применяется механизм ременной передачи, приводимый в движение одним или двумя двигателями (выше 75 кВт).
- Система смазки: используется специальная централизованная смазка автомобильными смазками. Смазываемыми деталями являются верхний и нижний подшипники шпиндельного механизма.
- Основание: центр основания используется для установки шпиндельного механизма, а выпускной канал формируется с обеих сторон. Двойные двигатели установлены на продольных концах основания.
Горячие типы машин для производства песка
Основываясь на внедрении немецких технологий, FTM Machinery разработала 3 типа высокопроизводительного оборудования для производства песка: машина для производства песка VSI, машина для производства песка HVI и мобильная машина для производства песка.
1. Машина для производства песка серии VSI
Машина для производства песка VSI - это распространенная машина для производства гравийного песка на рынке. Конструкция ротора с глубокой полостью машины для производства песка VSI имеет большую пропускную способность. По сравнению с традиционными машинами для производства песка, он может сэкономить энергию на 50%, а скорость формирования песка на 20% выше.
Максимальный размер подачи: твердый материал <45 мм, мягкий материал <50 мм
Производительность (подача в центре): 40–365 т/ч
Производительность (подача в центре и по бокам): 80–650 т/ч
Мощность двигателя: 4P 500 кВт
2. Машина для производства песка серии HVI
Машина для производства песка HVI - это новейшее оборудование с двумя функциями: изготовление песка и формование. Готовый продукт однороден, имеет красивый размер и лучшую форму зерна. Он использует лучший дизайн угла удара материала камеры дробления.
Максимальный размер подачи: твердый материал <50 мм, мягкий материал <55 мм
Производительность по формованию песка: 50–498 т/ч
Производительность песка: 90–585 т/ч
Мощность двигателя: 2×315 кВт
3. Мобильная машина для производства песка
Машины для производства песка HVI и VSI могут быть оснащены мобильными дробильными станциями. Мобильная машина для производства песка может быть доставлена на площадку для непосредственного выполнения работ по производству и просеиванию песка. Это не только эффективно повышает эффективность работы, но и облегчает работу пользователя.
Производственная мощность: 40–650 т/ч
Оснащен различными машинами: питателем, машиной для производства песка, виброситом, конвейером и т.д.
Он может состоять из машин для производства песка шинного и гусеничного типа для удовлетворения потребностей различных заводов по производству крупного, среднего и мелкого песка.
Продажа машин для производства песка FTM Machinery: Цена со скидкой
Как выбрать наиболее подходящую машину для производства песка?
| Типы | Машина для производства песка серии HVI | Машина для производства песка серии VSI | Мобильная машина для производства песка |
| Сходство |
1. Обе модели имеют режим камень на камне или камень на железе. 2. Материал можно измельчить в песок размером 0–5 мм, а выходной размер можно отрегулировать. 3. Оба типа машин для производства песка имеют множество моделей, которые могут подойти для всех вас. |
Оба могут быть оснащены мобильной дробильной станцией для создания мобильной установки по производству песка. | |
| Уникальные преимущества | Две замечательные функции изготовления песка и придания ему формы | Производительность на 10% выше, чем у машины для производства песка HVI | Применяется для различных операций с большей мобильностью |
| Цена | Высокая цена | Умеренная цена | Более высокая цена |
Из этого:
- Если вы преследуете высокую стоимость производительности, вы можете выбрать машину для производства песка VSI.
- Если у вас высокие требования к готовой продукции и достаточный бюджет, вы можете выбрать технологичную машину для производства песка HVI.
- Если вам нужна мобильная работа, вам очень подойдет мобильная машина для производства песка.
Как работает машина для производства песка?
Машина для производства песка использует принцип работы высокоскоростного удара и дробления:
- 1Сначала материал поступает в полость вихревого дробления из загрузочного бункера. Вращающаяся с высокой скоростью крыльчатка измельчает материал, разбросанный вокруг крыльчатки в виде зонтика.
- 2После столкновения материалов друг с другом слой материала между крыльчаткой и корпусом образует вихревой поток для многократных столкновений, трения и дробления.
- 3Затем материал выгружается из нижнего разгрузочного бункера для завершения процесса дробления. Размер частиц готового продукта контролируется просеивающей машиной.
Успешный кейс машины для производства песка FTM Machinery
Линия по производству речного галечного песка производительностью 200 т/ч в Индонезии
- Обрабатываемые материалы: Речная галька
- Размер подачи: ≤630 мм
- Производительность: 200 тонн в час
- Основное оборудование: щековая дробилка, конусная дробилка, машина для производства песка HVI
- Вспомогательное оборудование: Вибропитатель, вибросито (2 комплекта), конвейерные ленты (несколько)
Преимущества линии по производству песка из речной гальки
1 Простой процесс и простота в эксплуатации
Благодаря комбинации дробилок процесс производства песка становится простым и высокоавтоматизированным. Для всей производственной линии комплекта требуется всего 1–2 человека, чтобы завершить весь поток обработки речной гальки.
2 Высокая эффективность производства песка
Машина для дробления песка является основным оборудованием всего процесса производства песка. Эффективность производства песка повышается более чем на 40%, что позволяет значительно сэкономить трудовые, материальные и финансовые ресурсы предприятия.
3 Хороший эффект песка
Обработанная речная галька не только достигает стандарта строительного песка по твердости и прочности, но и имеет хорошую форму зерна.
4 Защита окружающей среды
Общее потребление энергии и мощности примерно на 30% ниже, чем у обычной линии по производству песка из речной гальки. Кроме того, процесс производства песка обеспечивает идеальное состояние производства без пыли и шума.
FTM Machinery производитель песка
Как профессиональный поставщик пескоструйных установок, FTM Machinery имеет производственный цех и научно-исследовательскую организацию. Вы можете бесплатно получить следующие услуги:
- Предоставлять пользователям бесплатные рекомендации по выбору пескогенераторов.
- Разработайте экономичные решения для линий по производству песка в соответствии с вашими потребностями.

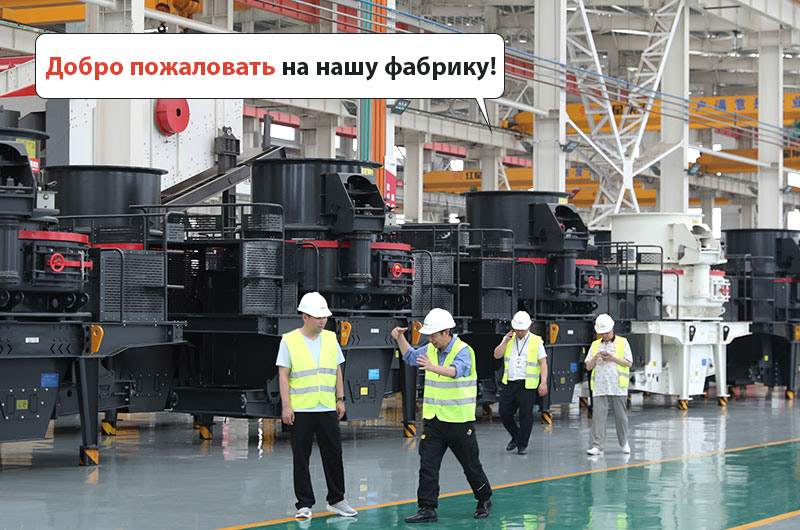

- Приезжайте на фабрику и посетите производственный цех и рабочую площадку.
- Наслаждайтесь бесплатным тестом машины для производства песка с вашим материалом.
- Направляйте инженеров на место работы для руководства установкой и обучения операторов.
Часто задаваемые вопросы о машинах для производства песка
1. Как выбрать метод дробления "камень о камень" или "камень о железо"?
- Машина для производства песка имеет два метода дробления: камень о камень и камень о железо.
- Камень на камне подходит для материалов со средней твердостью и высокой износостойкостью, таких как базальт, кварц, гранит и др. В рабочем состоянии готовый продукт имеет лучшую форму зерна и большее содержание порошка.
- Утюг для удара по камню подходит для материалов ниже средней твердости и низкой абразивности, таких как известняк, доломит и т. д. В рабочем состоянии эффективность дробления выше. Но готовая форма зерна немного хуже, а стоимость износа защитных пластин выше.
- Таким образом, камень на камне подходит для формирования песка, а камень на железе для изготовления песка.
2. Какие факторы влияют на производительность песка?
- a. Характеристики материала: твердость, прочность, влажность, вязкость, состав и т. д. измельченного материала.
- b. Крупность готового песка: чем ниже требования к крупности искусственного песка, тем ниже может быть производительность песка.
- c. Скорость крыльчатки: как правило, чем выше скорость крыльчатки, тем выше скорость производства песка, но это также влияет на качество производства песка.
- d. Количество кормления: как правило, чем больше количество кормления, тем выше эффективность. Но есть крайняя точка.
- e. Содержание влаги: высокое содержание влаги в корме может привести к засорению машины для производства песка и снижению эффективности.
Parameter
- Sand Making Machine
- VSI Sand Maker
- HVI Sand Making Machine
| Model specification |
Max.feeding size （mm） |
Power （kw） |
Rotation speed of impeller （r/min） |
Capacity （t/h） |
Overall dimension （L×W×H） （mm） |
| FTM-06 | 35 | 2P 37-55KW | 2000-3000 | 10-30 | 2500×1620×2600 |
| FTM-07 | 45 | 4P 55-75KW | 1500-2500 | 20-55 | 2700×1760×2800 |
| Model specification |
Capacity （t/h） |
| FTM-06 | 10-30 |
| FTM-07 | 20-55 |
| Model | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| Capacity (t/h) |
Feed both at center and sides | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| Feed at center | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| Max.feeding size （mm） |
Soft material | 35 | 40 | 45 | 50 | 50 | 50 |
| Hard material | 30 | 35 | 40 | 40 | 45 | 45 | |
| Rotation speed（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| Motor power（kw） | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| Overall dimension（L×W×H）（mm） | 4100×2250×2300 | 4160×2320×2900 | 4560×2450×2830 | 5500×2700×3100 | 5500×2700×3100 | 5500×2700×3100 | |
Note:processing Capacity May Vary With Different Materials And Feeding Sizes.
| Model | Capacity(t/h) | |
| Feed both at center and sides | Feed at center | |
| VSI 7611 | 80-180 | 40-90 |
| VSI 8518 | 140-260 | 70-130 |
| VSI 9526 | 200-380 | 100-190 |
| VSI 1140 | 300-520 | 160-260 |
| VSI 1145 | 350-610 | 180-355 |
| VSI 1150 | 360-650 | 190-365 |
Note:processing Capacity May Vary With Different Materials And Feeding Sizes.
| Model | Hard material | Soft material | Sand Shaping | Sand Making | Motor Power（kw） |
| Max.Feeding Size （mm） | Throughput（t/h） | ||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-356 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
| Model | Sand Shaping | Sand Making | Motor Power （kw） |
| Max.Feeding Size （mm） | |||
| HVI 0815 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | 130-278 | 180-356 | 2×160 |
| HVI 1040 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | 320-498 | 370-585 | 2×315 |
