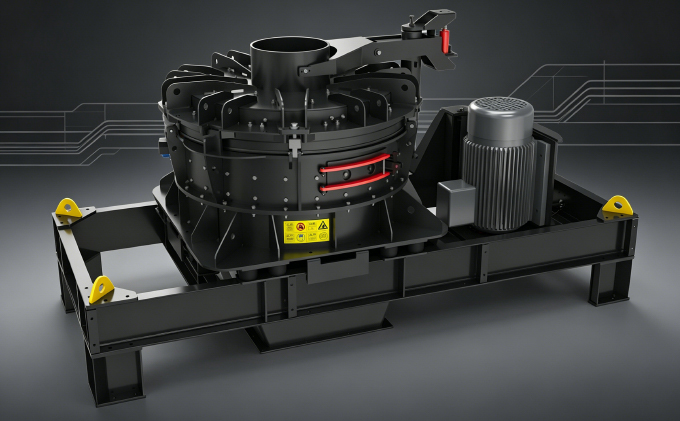

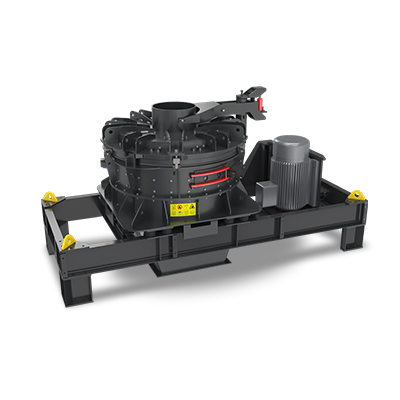

La máquina para la fabricación de arena de molienda ultrafina de la serie FGM está diseñada para producir arena manufacturada de alta calidad con un mayor rendimiento de arena fina y una mejor forma de partícula. Se trata de un equipo de fabricación de arena de nueva generación desarrollado por FTM Machinery.

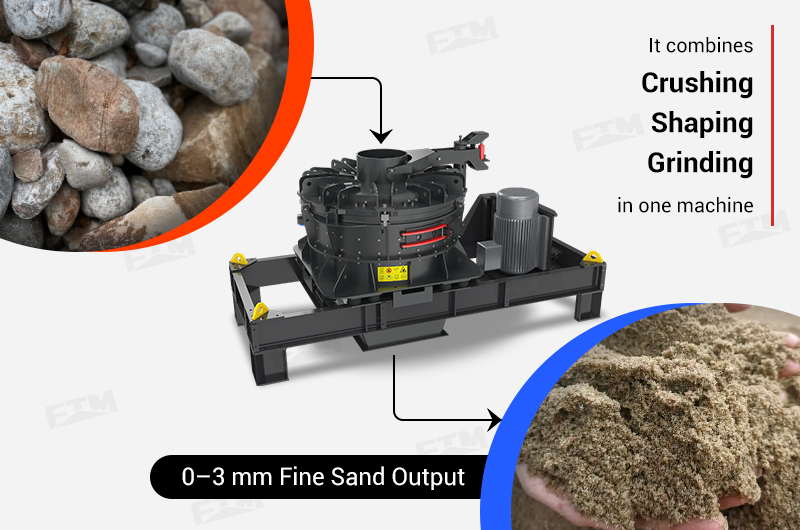

Combina la trituración, el moldeado y la molienda en una sola máquina para la producción de arena fina, lo que aumenta significativamente la proporción de arena fina de 0 a 3 mm.
Tamaño de alimentación : ≤55 mm
Capacidad : 35–119 t/h
Velocidad periférica máxima : 70 m/s

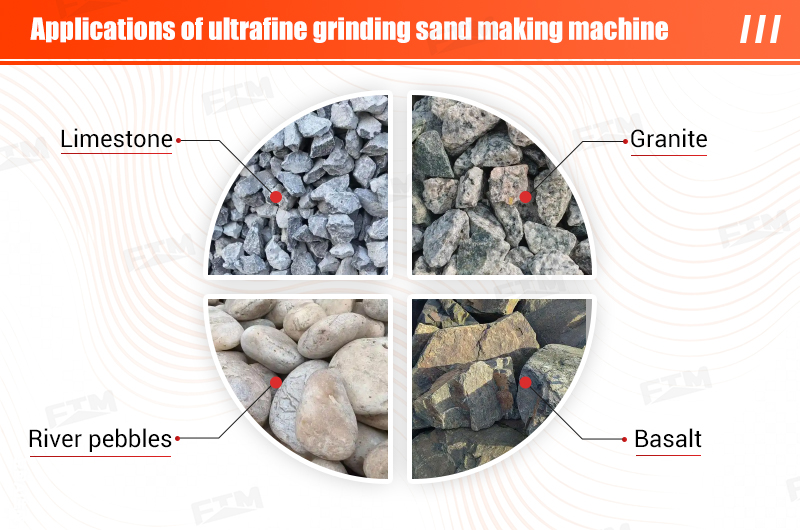

Aplicaciones de la máquina para fabricar arena de molienda ultrafina
La máquina para fabricar arena de molienda ultrafina está diseñada para procesar materiales de abrasión media y baja.
Se utiliza ampliamente en líneas de producción de hormigón, asfalto, mortero seco y arena manufacturada.
- Producción de áridos para hormigón: piedra caliza, granito, guijarros de río.
- Plantas de mezcla de asfalto: basalto, diabasa, adoquín
- Producción de mortero seco mezclado: cuarzo, arenisca
- Líneas de producción de arena manufacturada: dolomita, materiales de relaves
¿Por qué elegir la máquina para fabricar arena FGM de FTM Machinery?
Arena más fina. Mejor granulometría. Mayor valor de producción.
- Mayor producción de arena fina: Velocidad del rotor de hasta 70 m/s, optimizada para la producción de arena de 0 a 3 mm.
- Mejor forma de las partículas: La trituración, el moldeado y la molienda ayudan a producir un mayor contenido de partículas cúbicas para aplicaciones en hormigón y asfalto.
- Gama de capacidades: Hay modelos disponibles con capacidades de 35 a 119 t/h, adecuados para plantas de producción de arena de tamaño pequeño a mediano.
- Granulometría estable: La estructura martillo-revestimiento mantiene una separación de trituración constante, lo que mantiene estable la distribución del tamaño de las partículas incluso en condiciones normales de desgaste.
- Sistema de control inteligente: Equipado con sistema de control PLC + DCS para monitorización en tiempo real y funcionamiento estable.
¿Cómo funciona una máquina para fabricar arena de molienda ultrafina?
El material entra en la cámara de trituración y es acelerado por el rotor de alta velocidad.
Dentro de la cámara, los materiales se trituran repetidamente mediante impacto, cizallamiento y molienda entre el cabezal del martillo y las placas de revestimiento. La estructura de trituración, de diseño especial, mantiene una separación estable durante todo el proceso, lo que permite triturar y dar forma al material simultáneamente.

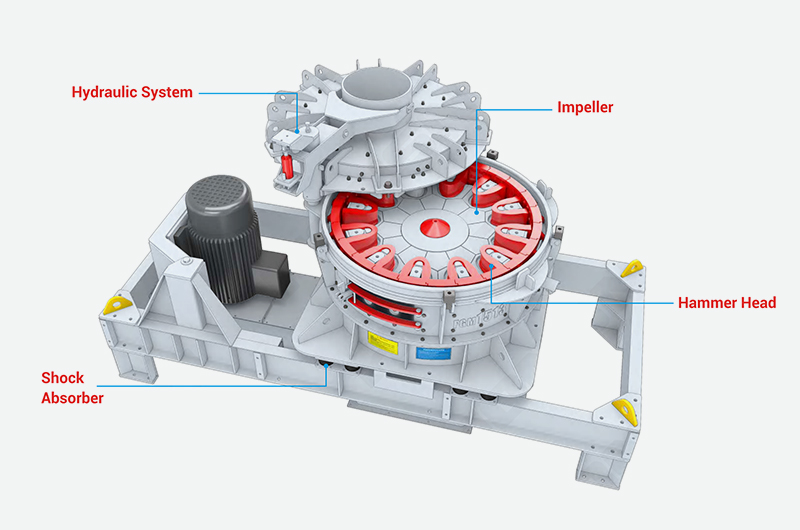

Estructura avanzada de la máquina para fabricación de arena por molienda ultrafina
La máquina FGM para fabricación de arena por molienda ultrafina está compuesta principalmente por la carcasa superior, la cámara de trituración, el conjunto del impulsor, la cabeza de martillo, las placas de revestimiento, el dispositivo de elevación hidráulica, el sistema de transmisión, la base de absorción de impactos y el sistema de lubricación.

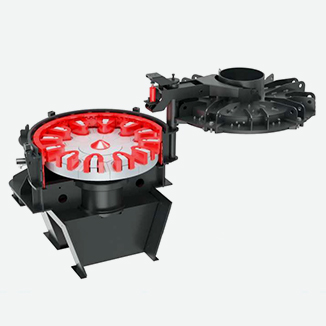

1. Dispositivo de elevación hidráulica
El sistema de elevación hidráulica permite abrir y cerrar convenientemente la cubierta superior, proporcionando un mayor espacio de mantenimiento y mejorando la eficiencia de inspección y sustitución de las piezas de desgaste.

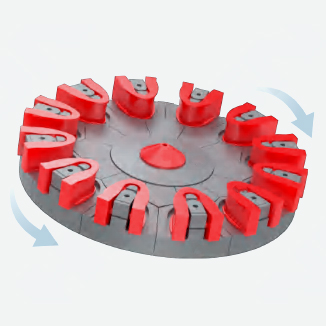

2. Conjunto del impulsor
El conjunto del impulsor es el componente central. Está fabricado con acero aleado de alta resistencia y optimizado mediante un tratamiento de equilibrado dinámico. El impulsor acelera los materiales a alta velocidad para mejorar la eficiencia de trituración y el rendimiento en el moldeado de arena.

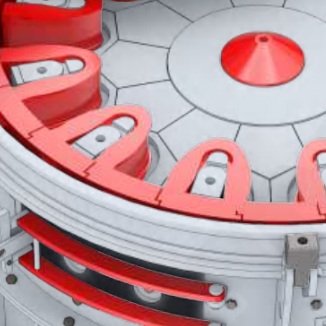

3. Cabeza de martillo
La máquina adopta una estructura única de cabeza de martillo en forma de herradura. Las cabezas de martillo están fabricadas con materiales de aleación altamente resistentes al desgaste y pueden utilizarse de manera reversible, prolongando eficazmente la vida útil y reduciendo los costos de mantenimiento.

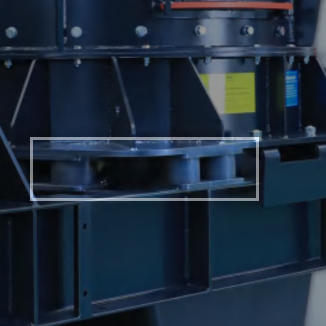

4. Base de absorción de impactos
Se instalan amortiguadores de goma en la parte inferior de la máquina para reducir eficazmente la vibración y el ruido durante el funcionamiento, minimizando al mismo tiempo el impacto sobre la estructura de la cimentación.
Su fabricante de equipos de minería de confianza
Como fabricantes directos, ofrecemos equipos de alta calidad a precios competitivos, lo que ayuda a reducir los costos totales de los equipos. Solicite un presupuesto.
- Exportamos a más de 120 países y regiones : Nuestros equipos se utilizan en proyectos de minería y producción de arena en todo el mundo.
- Producción propia : Desde el mecanizado y la soldadura hasta el montaje final, toda la producción se realiza en nuestra propia fábrica.
- Soporte integral para proyectos : Ofrecemos selección de equipos, diseño de procesos, asesoramiento para la instalación y servicio posventa.
- Disponibilidad de repuestos : El rápido suministro de repuestos y el soporte técnico ayudan a reducir el tiempo de inactividad.
Especificaciones técnicas
| Modelo | Diámetro del rotor × altura (mm) | Cantidad de martillos | Velocidad periférica máxima (m/s) | Capacidad (t/h) | Tamaño de alimentación (mm) | Potencia del motor (kW) | Dimensiones (mm) |
| FGM1113 | 1150 × 135 | 8 | 70 | 35–43 | ≤55 | 132 | 3750 × 1620 × 2360 |
| FGM1513 | 1500 × 135 | 12 | 70 | 70-82 | ≤55 | 200 | 4620 × 1990 × 2460 |
| FGM2215 | 2200 × 150 | 18 | 70 | 100–119 | ≤55 | 315 | 5730 × 2740 × 2630 |
Nota: La capacidad puede variar en función de las propiedades del material, el tamaño de la alimentación, el contenido de humedad y las condiciones de funcionamiento.
