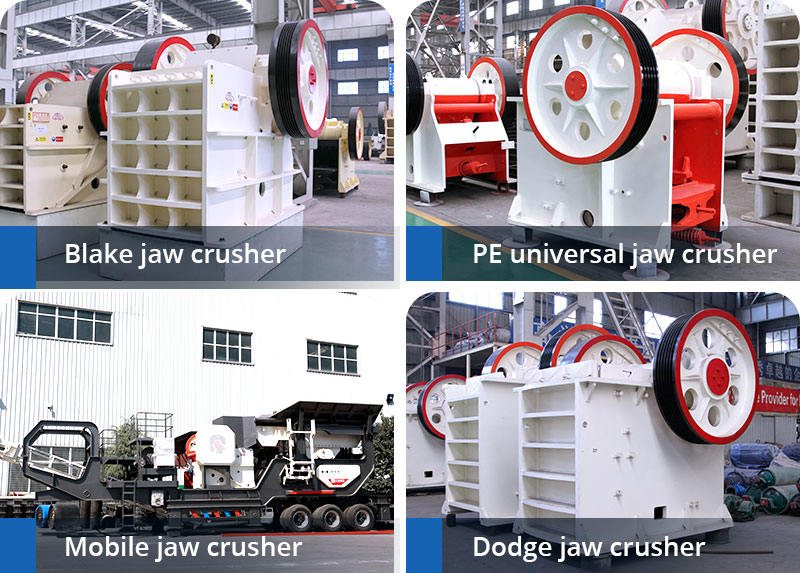

В качестве идеального оборудования для первичного или вторичного дробления щековые дробилки разных типов часто используются в различных отраслях промышленности. В зависимости от различных способов перемещения щековые дробилки делятся на четыре типа: щековые дробилки Blake, щековые дробилки Dodge, универсальные щековые дробилки PE и мобильные щековые дробилки.
Щековая дробилка Blake
В блэйковой дробилке две челюсти, одна - стационарная и вертикальная., другой подвижный и качающийся. Поворотная губка совершает возвратно-поступательное движение в горизонтальной плоскости, и обычно угол между неподвижной губкой и подвижной губкой составляет от 20 ° до 30 °.
Для блейковой дробилки зона подачи фиксирована, а зона выгрузки - изменяемая. Наибольшее движение происходит в нижней части буквы V, что означает, что она имеет небольшую тенденцию к забиванию.
Блэйковая щековая дробилка, одна из наиболее часто используемых щековых дробилок, бывает двух типов:Щековая дробилка с одним рычагом
Эксцентриковый вал расположен в верхней части дробилки. Пластина поворотной кулачка висит на эксцентриковом приводном валу и перемещается вверх и вниз по эллипсу, что сжимает горную породу, когда она движется вниз от подающей части.
Щековая дробилка с двойным коленчатым рычагом
К тому же качающаяся губка шарнирно закреплена вверху, и эта точка опоры является ручным переключением. Эксцентриковый вал и все щековые дробилки любого типа имеют эксцентричное движение.
Когда эксцентрик вращается, он нажимает на шатун, который, в свою очередь, сглаживает угол между двумя переключателями, поскольку задний переключатель поворачивается против рамы, передний рычаг нажимает на поворотную губку, закрывая зазор между двумя пластинами губок.
Щековая дробилка с одним рычагом VS Щековая дробилка с двумя рычагами
Оба они используют способ сжатия: поскольку верхняя часть рычагов установлена низко по отношению к поворотной кулачке и далеко от точки шарнира, это фактически прямолинейное движение. Этот тип движения обеспечивает прямое сжимающее усилие с пластинами губок с низким истиранием.
Щековая дробилка с одним коленчатым рычагом имеет меньшее количество рычагов и имеет два движения одновременно - низкое качание пластины вместе с эксцентриковым валом, перемещающимся вверх и вниз. Иногда по производительности щековая дробилка с одним рычагом работает лучше, чем дробилка с двумя рычагами.
Получить последнюю ценуЩековая дробилка Dodge
В щековых дробилках типа "додж" челюсти расположены дальше друг от друга вверху, чем внизу, что формирует конический желоб, так что материал дробится все меньше и меньше по мере его движения вниз, пока он не станет достаточно маленьким, чтобы выскользнуть из нижнего отверстия.
Возможности:
- Подвижная губка поворачивается внизу, а верхний конец совершает возвратно-поступательное движение.
- Большое отверстие обеспечивает большую подачу и большое уменьшение
- Ширина разгрузочного отверстия практически постоянна, что позволяет получать более однородный продукт с близкими размерами.
Универсальная щековая дробилка PE
Универсальная щековая дробилка сочетает в себе принципы щековых дробилок Black и Dodge. Шарнир расположен немного выше нижнего конца подвижной губки, поэтому он обеспечивает два хода на оборот. Когда каменный материал проходит через камеру дробления с движущейся челюстью, сжимающейся вниз и внутрь, он создает агрессивное силовое подающее действие для уменьшения размера материала.
может дробить материал различной твердости
Выдающиеся преимущества и характеристики
- Камера дробления: Камера дробления глубокая, без мертвой зоны, что улучшает производительность загрузки;
- Степень измельчения: она имеет большую степень измельчения, которая помогает производить частицы однородного размера;
- Устройство нагнетательного порта: Регулирующее устройство типа прокладки нагнетательного порта надежно и удобно с большим диапазоном регулировки, что значительно увеличивает гибкость машины;
- Система смазки: она безопасна и надежна, позволяет легко заменять изнашиваемые детали, что сокращает время обслуживания;
- Конструктивная конструкция. Простая конструкция, обеспечивающая надежную работу и низкие эксплуатационные расходы.
- Энергосбережение: Энергосбережение отдельной машины составляет от 15% до 30%, а система - более чем в два раза;
- Диапазон регулировки: большой диапазон регулировки выпускного отверстия может удовлетворить различные требования пользователей;
- Пыле- и шумозащита: он отличается низким уровнем шума и меньшим количеством пыли.
Ниже приведены несколько распространенных универсальных щековых дробилок из полиэтилена.
1. Щековая дробилка ПЭ 900 * 600
| Модель | Щековая дробилка ПЭ 900 * 600 |
| Емкость | 150 т/ч |
| Размер кормления | около 500 мм |
| Размер конечного зерна | 65-160 мм |
| Скорость ротора | 250-275 об/мин |
| Требуемая мощность | 75кВт |
2. Щековая дробилка ПЭ 400 * 60 0
| Модель | Щековая дробилка ПЭ 400 * 600 |
| Емкость | 16-64 т/ч |
| Размер кормления | около 340 мм |
| Размер конечного зерна | 40-100 мм |
| Скорость ротора | 280-300 об/мин |
| Требуемая мощность | 30кВт |
3. Щековая дробилка ПЭ 900 * 7 5
| M одель | Щековая дробилка ПЭ 900 * 75 |
| Емкость | 80-240 т/ч |
| Размер кормления | около 500 мм |
| Размер конечного зерна | 150-200 мм |
| Скорость ротора | 250-280 об/мин |
| Требуемая мощность | 55кВт |

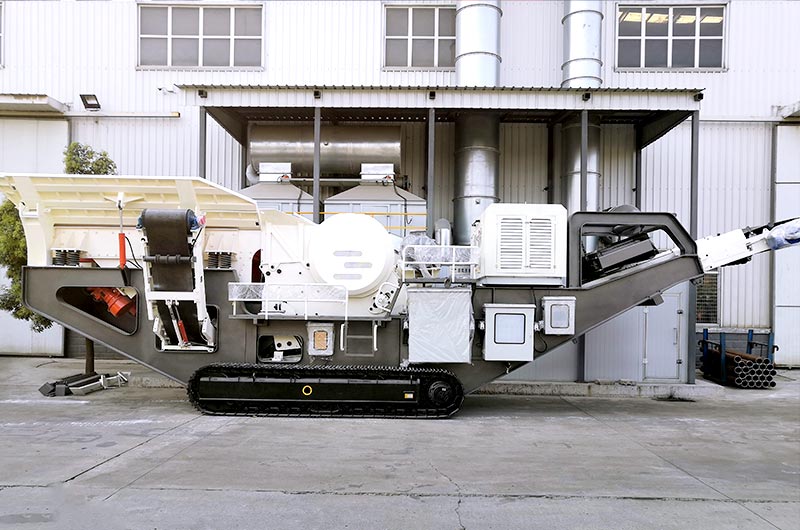

Мобильная щековая дробилка
Мобильная дробильная установка также называется мобильной дробильной станцией, включая передвижную дробильную станцию для шин и передвижную дробильную станцию на гусеничном ходу, которая представляет собой разновидность дробильного оборудования, недавно разработанного нашей компанией.
В отличие от традиционной щековой дробилки, эту мобильную дробилку нового типа можно легко и гибко перемещать на участок дробления, что устраняет препятствия, вызванные участками дробления и условиями.
Поэтому он широко применяется на угледобывающих предприятиях, в инфраструктуре, дорожном строительстве и утилизации городских строительных отходов, которые предъявляют повышенные требования к мобильности участков дробления.
Выдающиеся преимущества
- Легко передвигаться . Свободная прогулка, особенно подходит для небольших участков с коротким периодом строительства.
- Экономия затрат на транспортировку: мобильная щековая дробилка оснащена приводным устройством, которое можно использовать непосредственно для выполнения работ на строительной площадке, что значительно снижает затраты на транспортировку материалов;
- Интегрированный набор блоков: Интегрированная форма установки блока позволяет исключить сложную установку отдельных компонентов на месте, а также сократить расход материалов и рабочее время, кроме того, он занимает меньше места;
- Гибкая конфигурация: Этой мобильной щековой дробилкой можно управлять независимо от одной машины или от настроенной системы. Кроме того, его можно комбинировать с другими системами в зависимости от условий сайта для различных требований пользователей.
Основные виды и параметры
| Модель | FTM938HD86 | FTM1149HD98 | FTM1349HD110 | FTM1349HD125 |
| Транспортная длина (мм) | 12600 | 13500 | 14500 | 15200 |
| Транспортная ширина (мм) | 2600 | 2700 | 2800 | 2900 |
| Транспортная высота (мм) | 3870 | 4200 | 4450 | 4500 |
| Максимальная длина (мм) | 12500 | 14000 | 16100 | 16700 |
| Максимальная ширина (мм) | 4100 | 4500 | 5100 | 5100 |
| Максимальная высота (мм) | 4100 | 4900 | 5000 | 5300 |
| Масса (т) | 39 | 57 | 55 | 65 |
| Конфигурация шин | Biax Fitted | Трехосный | Трехосный | Трехосный |
| Зубодробилка, мордоворот | HD86 | HD98 | HD110 | HD125 |
| Максимальный размер загружаемого материала (мм) | 500 | 550 | 660 | 800 |
| Размер разгрузочного отверстия (мм) | 50–150 | 75-175 | 100-200 | 125-225 |
| Производительность (т/ч) | 85-275 | 110–350 | 215-510 | 280-650 |
| Вибрационная модель | ZSW380 × 95 | ZSW420 × 110 | ZSW490 × 130 | ZSW490 × 130 |
| Главный ленточный конвейер | B800 × 8.5 млн | B1000 × 9.5 млн | B1000 × 11M | B1200 × 11M |
| Ленточный конвейер с боковым открыванием (опция) | B500 × 3M | B650 × 3.5 млн | B650 × 4M | B650 × 4M |
| Генератор (дополнительно) (кВт) | 200 | 250 | 270 | 400 |
| Сепаратор железа (опционально) | RCYD (С) -8 | RCYD (С) -10 | RCYD (С) -10 | RCYD (С) -12 |
Мобильная щековая дробилка: высокая мобильность определяет, что она подходит для частого переоборудования участков дробления (например, строительство дорог, удаление городских строительных отходов и т. д.). Таким образом, его цена выше, чем у других видов щековых дробилок.
Почему стоит выбрать производителя щековой дробилки Fote?
Различные типы щековых дробилок, разработанные Fote , широко используются во многих областях, включая горнодобывающую промышленность, цементную промышленность, сельское хозяйство, цементные заводы, керамические заводы и соляные заводы. Вся продукция для щековых дробилок может быть изготовлена по индивидуальному заказу в соответствии с вашими требованиями к аналогичным продуктам и пластинам.
Если у вас возникнут какие-либо вопросы при покупке щековой дробилки или вы не уверены, какой тип щековой дробилки вам подходит, оставьте нам сообщение в любое время, чтобы получить профессиональный ответ от наших инженеров.
