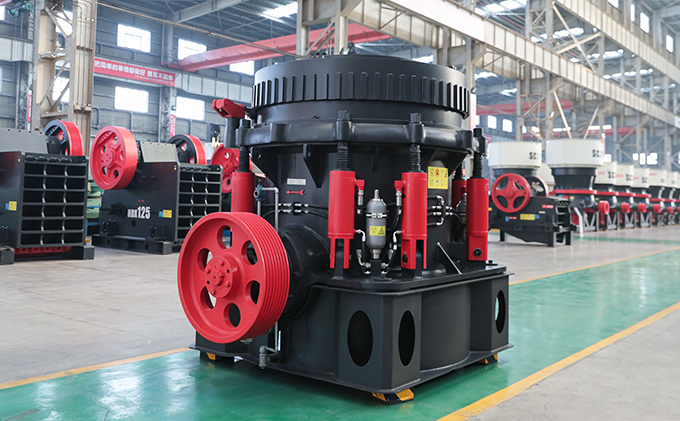

Полностью гидравлическая конусная дробилка FTM Machinery создана на основе технологии пружинного конуса, сочетающей в себе механические, гидравлические и автоматизированные системы. Это высокоэффективная камнедробилка, предназначенная для вторичного, третичного и даже сверхтонкого дробления.
Она использует гидравлическую систему для регулировки разгрузки, защиты от перегрузки и интеллектуального управления. По сравнению с пружинными или многоцилиндровыми конусными дробилками, полностью гидравлическая конусная дробилка проще в эксплуатации, удобнее в обслуживании, экономичнее и обеспечивает высокую эффективность дробления.
Применимые материалы и области применения
Конусная дробилка может эффективно дробить различные материалы средней и высокой твердости, такие как гранит, базальт, речная галька, известняк, доломит, строительный мусор, бетон, асфальт, угольная порода, металлические и неметаллические руды.
В первую очередь он подходит для следующих применений:
- Линии по производству строительного песка и гравия: служат оборудованием вторичного или третичного дробления для улучшения качества готовой продукции.
- Бетоносмесительные установки и системы десульфурации на электростанциях: удовлетворяют потребности дробления различных материалов.
- Горнодобывающая промышленность: обеспечивает стабильную работу и высокую эффективность при дроблении руд высокой твердости.
- Мобильные дробильные станции: компактная конструкция облегчает перемещение и обеспечивает гибкую конфигурацию.

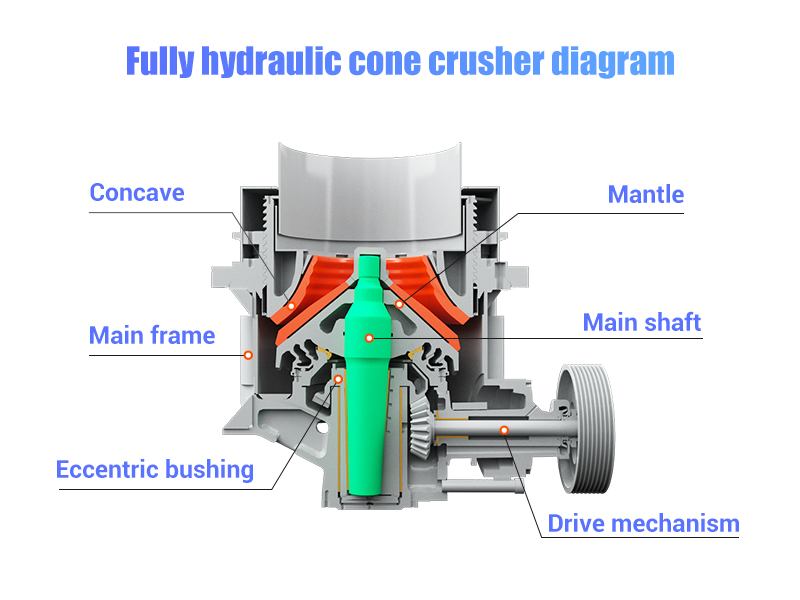

Конструкция полностью гидравлической конусной дробилки
Полностью гидравлическая конусная дробилка имеет компактную конструкцию. Её основные компоненты включают главный вал, кожух, футеровку чаши, подбарабанье, эксцентриковую втулку и приводной механизм.
Как работает гидравлическая конусная дробилка?
- 1. Двигатель вращает шестерню, зубчатое колесо и эксцентриковую втулку, заставляя главный вал непрерывно колебаться по круговому движению.
- 2 Во время работы материал поступает в камеру дробления, где многократно измельчается пассивным конусом и выгружается через разгрузочное отверстие.

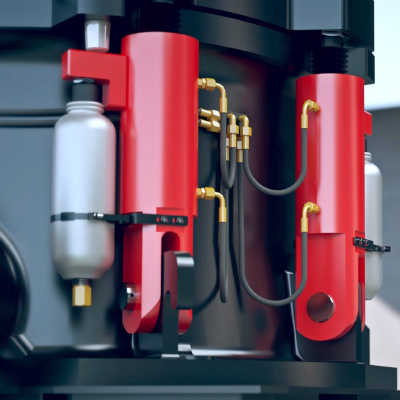

- 3. Гидроцилиндр регулирует зазор между дробящим конусом и вогнутой поверхностью дробящей воронки, определяя тем самым размер измельчаемого продукта. Он также обеспечивает защиту от перегрузки и устранение засоров.
Преимущества полностью гидравлических конусных дробилок FTM Machinery
Являясь ведущим производителем полностью гидравлических конусных дробилок, компания FTM Machinery обладает следующими существенными преимуществами:
1. Высокая эффективность дробления

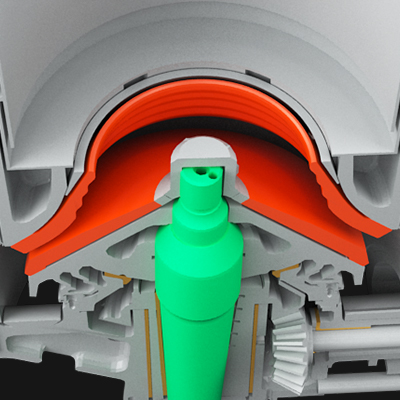

Оптимизированная камера дробления включает в себя различные типы камер для гибкого применения. Оптимизированный ход дробления и скорость, а также рациональное сочетание эксцентриситета и параметров движения повышают грузоподъемность дробилки и значительно повышают ее производительность.
Высокая степень дробления увеличивает производительность как минимум на 30% по сравнению с обычными дробилками, при этом максимальная производительность составляет 650 тонн/час.
2. Многослойное дробление, отличное качество частиц
Используя принцип слоистого дробления, эта машина может эффективно обрабатывать высокотвердые и абразивные материалы, такие как гранит, базальт, речная галька, а также металлические и неметаллические руды.
Разгрузочное отверстие регулируется гидроцилиндром, что позволяет получать частицы размером от 3 до 64 мм. Измельченный продукт приобретает однородную форму частиц и стабильное качество.
3. Низкий уровень отказов и низкие затраты на обслуживание
Компактная конструкция использует высокопрочные подшипники, изогнутые шестерни и другие износостойкие компоненты, что снижает износ и делает ее пригодной для эксплуатации в тяжелых условиях.
Также возможны низкий уровень отказов и быстрое техническое обслуживание. Современная и надежная система жидкой смазки продлевает срок службы. Конструкция стального каркаса минимизирует требования к фундаменту и сокращает инвестиции в инфраструктуру.
4. Система автоматического управления

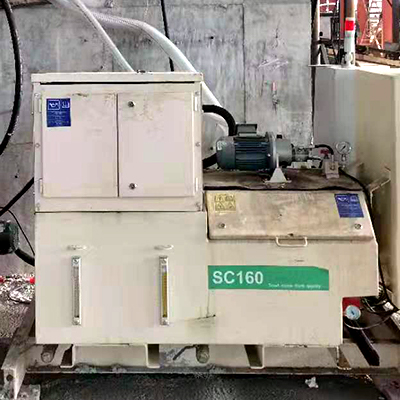

Предохранительный цилиндр автоматически управляет защитой от перегрузки и очисткой полости. Гидравлическая система автоматического управления, оснащённая ПЛК или сенсорным экраном, отслеживает нагрузку на дробилку в режиме реального времени.
Это позволяет легко осуществлять управление в режиме реального времени и на месте, а также повышает эффективность дробления и качество продукции, сводя к минимуму время простоя.
Модели и характеристики полностью гидравлической конусной дробилки
Конструкция гидравлической конусной дробилки обеспечивает широкий диапазон производительности: от 36 до 650 тонн в час. Максимальная крупность исходного материала составляет 215 мм, а выходного – от 3 до 64 мм. Такая гибкость позволяет ей удовлетворять различным требованиям к среднему и мелкому дроблению.
Доступны следующие модели конусных дробилок:
| Модель | Полости | Максимальный размер подачи (мм) | Минимальный размер выгрузки (мм) | Производительность (т/ч) |
| GYS300 | С1 | 140 | 13-38 | 81-180 |
| С2 | 80 | 9-22 | 60-180 | |
| Ф1 | 60 | 3-16 | 36-145 | |
| Ф2 | 30 | 3-13 | 36-130 | |
| GYS400 | С1 | 190 | 19-51 | 207-400 |
| С2 | 168 | 16-38 | 162-350 | |
| Ф1 | 85 | 8-25 | 109-230 | |
| Ф2 | 70 | 6-16 | 82-230 | |
| GYS500 | С1 | 215 | 25-64 | 280-650 |
| С2 | 190 | 22-51 | 258-450 | |
| Ф1 | 105 | 10-25 | 162-355 | |
| Ф2 | 70 | 6-19 | 136-330 |

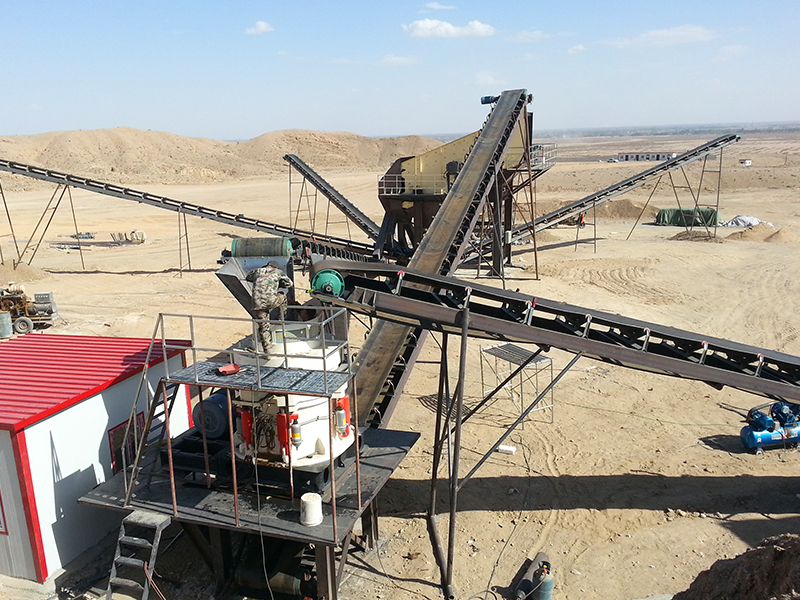

Пример заказчика — дробильный завод производительностью 120 т/ч в Кыргызстане
Расположенный в Кыргызстане, этот камнедробильный завод в первую очередь поставляет высококачественный песок и гравий для местных проектов по водопользованию и коммерческих бетонных заводов.
Производственная линия производительностью 120 тонн в час состоит из вибрационного питателя, щековой дробилки, полностью гидравлической конусной дробилки и вибросита. При выборе оборудования заказчик уделял первостепенное внимание форме готового продукта, стабильности производства и простоте обслуживания.
- Дробленый материал: Гранит (высокая твердость, высокое содержание кремнезема)
- Крупность исходного материала: ≤200 мм
- Размеры частиц: 5–10 мм, 10–20 мм, 20–25 мм
- Производительность: 120 тонн/час
Отзывы клиентов:
Весь процесс дробления осуществляется с помощью автоматизированной системы управления, что экономит время и силы. Гранитный щебень отличается высокой кубовидностью и низким содержанием пластин, что соответствует стандартам для бетонных заполнителей. Мы очень довольны!
Часто задаваемые вопросы
1. В чем разница между полностью гидравлической конусной дробилкой и другими конусными дробилками?
- Полностью гидравлическая конусная дробилка использует гидравлические системы для регулировки, защиты от перегрузки и очистки полостей, в то время как традиционные конусные дробилки (например, пружинные конусные дробилки) в основном полагаются на механические или пружинные системы.
- Он обеспечивает более быструю и простую эксплуатацию, гибкое управление размером разгрузки и автоматическую защиту от перегрузки, что сокращает время простоя.

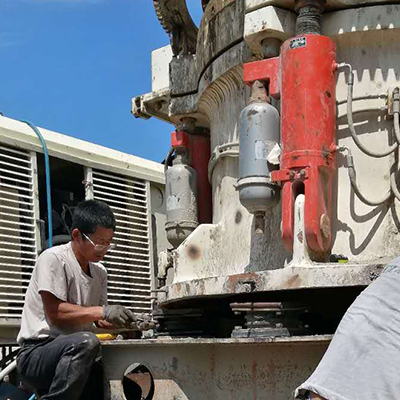

2. Как обслуживать полностью гидравлическую конусную дробилку?
- Перед вводом в эксплуатацию необходимо залить гидравлическое и смазочное масло и проверить их чистоту.
- Техническое обслуживание относительно простое: операторы должны регулярно проверять гидравлическое давление, температуру масла и износ вкладышей. Функции очистки гидравлических полостей и автоматической защиты от перегрузки ускоряют и делают обслуживание более безопасным, сводя к минимуму ручное вмешательство.
