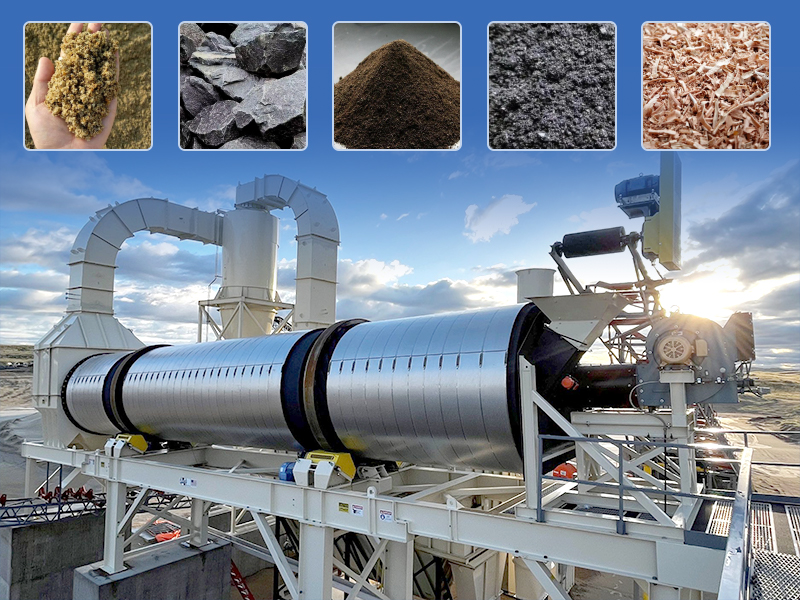

مجفف الأسطوانات هو آلة تجفيف أسطوانات دوارة تُقلل نسبة الرطوبة في مواد مثل الرمل الرطب والفحم والأسمدة والمعادن والطمي. تدور الأسطوانة مع تدفق الهواء الساخن أو الغاز عبر النظام، مما يُبخّر الرطوبة من المادة الموجودة بداخلها.
هناك نوعان رئيسيان من مجففات الأسطوانات: مجفف أسطوانة واحدة (مرور واحد) ومجفف بثلاث أسطوانات (مرور ثلاثي). تقارن هذه المدونة بين تصميماتهما وأدائهما وتكاليفهما لمساعدتك في اختيار المجفف الصناعي المناسب لمنشأة التجفيف الخاصة بك.
1. المواد القابلة للتطبيق
يمكن لمجففات الأسطوانة الفردية تجفيف جميع المواد وتتمتع بقدرات معالجة كبيرة:
- الرمال الشائعة، والصخور، والخام الخام، والمعادن، والخبث، والمخلفات، والأسمدة.
- الفحم الرطب، مثل فحم البذور، والفحم الناعم، والفحم النظيف، والفحم الأنثراسيت، والفحم البيتوميني، وعصابات الفحم، وطبقة الفحم الطينية، والفحم الكوك، وفحم البترول، وما إلى ذلك.
- المواد اللاصقة مثل الطين، والطين (الطين النهري، والطين البلدي، والطين الكيميائي، وما إلى ذلك)، والجص منزوع الكبريت، وما إلى ذلك.
- مواد الكتلة الحيوية، بما في ذلك نشارة الخشب ورقائق الخشب.
مجففات الأسطوانات الثلاثية قادرة على معالجة مواد غير لاصقة، بأحجام جزيئات محدودة بـ 30 مم. تكلفة التجفيف منخفضة ونتائجها ممتازة. تشمل المواد الشائعة الرمل (رمل الأنهار، الرمل الصناعي، رمل السيليكا، إلخ)، والمعادن (الحجر الجيري، صخور الفوسفات، خام الحديد، إلخ)، مخلفات التعدين، الملح الصناعي، نشارة الخشب، إلخ.
باختصار، تتمتع مجففات الأسطوانة الواحدة بمجموعة واسعة من التطبيقات ويمكنها التعامل مع مجموعة متنوعة من المواد، وخاصة المواد اللزجة مثل الحمأة والطين.
2. هيكل المجفف وتصميمه

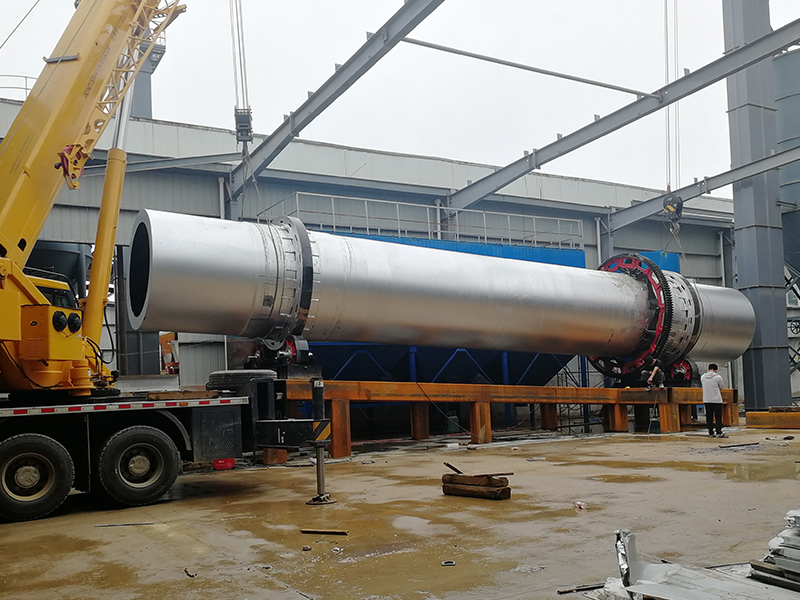

مخطط مجفف الأسطوانة الفردية:
يتكون هذا المجفف من أسطوانة دوارة كبيرة. هيكله بسيط وسهل الصيانة. تتدفق المواد في خط مستقيم من المدخل إلى المخرج. يتدفق الهواء الساخن إما بالتزامن أو بعكس التيار عبر الأسطوانة، مما يؤدي إلى تجفيف المواد أثناء دورانها.
مخطط مجفف الأسطوانات الثلاثة:
يستخدم نظام "تريب باس" ثلاث أسطوانات تجفيف متداخلة، واحدة داخل الأخرى. تدخل المادة إلى الأسطوانة الداخلية، ثم تمر عبر الأسطوانة الأخرى في مسار حلزوني، مما يُطيل وقت التجفيف. ورغم أن هيكله أكثر تعقيدًا من مجفف الأسطوانة الواحدة، إلا أنه يشغل مساحة أصغر.
باختصار، مجفف المرور الواحد أبسط وأسهل في الصيانة، بينما يوفر مجفف المرور الثلاثي مساحة كبيرة ويسمح بفترة تجفيف أطول للمواد.
3. كفاءة التجفيف
يُحدد العميل مصدر حرارة مجفف الأسطوانات بناءً على مصدر الوقود، ومتطلبات تقييم الأثر البيئي، وتكاليف استثمار المعدات، وتكاليف الإنتاج. يستخدم كلا المجففين مصادر حرارة متشابهة:
- الوقود الصلب: الفحم، وحبيبات الكتلة الحيوية، وقشور الأرز، والخشب
- الوقود الغازي: الغاز الطبيعي، الغاز الحيوي، غاز الفحم، غاز البترول المسال، حرارة النفايات، غاز المداخن، البخار
- الوقود السائل: الديزل، النفط الثقيل، زيت الكتلة الحيوية
ومع ذلك، يختلف النوعان في كفاءة استخدام الحرارة وتوزيعها:
- تستخدم مجففات الأسطوانة الواحدة مسار تدفق هواء خطيًا بسيطًا، مما يوفر نقلًا حراريًا وتجفيفًا متساويًا وكافٍ للمواد ذات الرطوبة المتوسطة والعالية. أوقات التجفيف أسهل في التحكم وأقصر. يمكن أن تصل رطوبة المواد إلى 0.5-1%.
- تستخدم مجففات الثلاث مسارات تصميمًا ثلاثي المسارات، مما يسمح بتوزيع الحرارة بين عدة أسطوانات لإطالة مدة بقاء المواد. قد تؤدي مسارات المواد الطويلة والمنحنية إلى تجفيف غير متساوٍ وارتفاع درجة حرارتها، مما يؤدي إلى ركود الهواء الساخن وتقليل كفاءة التجفيف.
باختصار، يُجفف المجفف ذو الأسطوانة الواحدة المادة لفترة أقصر وبشكل أكثر توازناً. أما المجفف ذو الأسطوانات الثلاث، فتسمح ببقاء المادة فيه لفترة أطول، ولكن هذا قد يؤدي إلى ارتفاع درجة حرارته وعدم تساوي تجفيفه.
4. التشغيل والصيانة
مجفف أسطوانة واحدة:
يتميز هذا المجفف ذو الممر الواحد بتصميم بسيط ومكونات أقل، مما يسهل تركيبه وتشغيله. كما يسهل التحكم في المعايير التقنية، مثل درجة حرارة التجفيف وسرعته ومدة ثباته، مما يجعله خيارًا مثاليًا للعمال الذين يبحثون عن أداء تجفيف موثوق ومستقر.
مجفف بثلاث أسطوانات:
في المقابل، يُعدّ نظام الثلاث مراحل أكثر تعقيدًا في التشغيل، خاصةً فيما يتعلق بمعايرة الأسطوانة الداخلية. ويتطلب عادةً خبرة فنية أكبر لإدارته بشكل صحيح.
5. تكاليف الاستثمار
تكلفة شراء وتركيب مجفف الأسطوانة الواحدة معقولة. يتميز مجفف الأسطوانة الواحدة بنقاط عطل أقل، وعمر خدمة أطول عمومًا. تصميمه البسيط يُسهّل صيانته، مما يسمح بتنظيفه بسرعة، واستبدال أجزائه بسهولة، وتقليل وقت التوقف.
مجفف الأسطوانات الثلاث أرخص سعرًا وأكثر إحكامًا، ويشغل مساحة أقل. مع ذلك، عمليًا، صيانته أكثر تكلفة.
- الأجزاء المتحركة المتعددة والطبقات المتعددة وأنظمة الختم الداخلية أكثر عرضة للتآكل
- قد يكون من الصعب فحص وتنظيف الأسطوانة الداخلية
- الصيانة أكثر تحديا
- هناك احتمالية أكبر لتراكم المواد والانسدادات
باختصار، تُقدم المجففات ذات الأسطوانة الواحدة قيمة أفضل على المدى الطويل. بينما تُعتبر المجففات ذات الأسطوانات الثلاث أرخص وتشغل مساحة أقل، إلا أن صيانتها أعلى تكلفة.
خاتمة
لكلٍّ من المجففات أحادية الأسطوانة والمجففات ثلاثية الأسطوانة مزاياها الخاصة وحالات استخدامها المثالية. توفر المجففات أحادية الأسطوانة مجموعة واسعة من التطبيقات، ونتائج تجفيف ممتازة، وسهولة التركيب والصيانة. أما المجففات ثلاثية الأسطوانة، فتتميز بحجمها الصغير وتكلفة أولية منخفضة.
قبل الاستثمار في مجفف أسطواني، استشر مُصنِّع معدات متخصص لتقييم خصائص المواد وأهداف الإنتاج وظروف الموقع. بفضل خبرتها الواسعة في معدات التجفيف، تستطيع شركة FTM Machinery مساعدتك في تصميم حل تجفيف مثالي.
