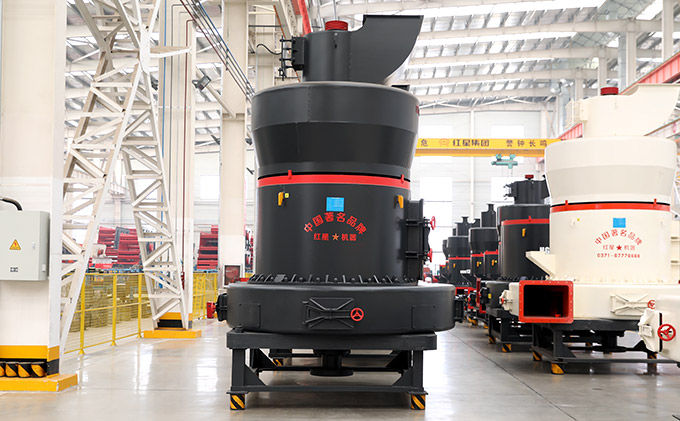

ما هي مطحنة متناهية الصغر؟
مطحنة الطحن متناهية الصغر (وتسمى أيضًا المطحنة متناهية الصغر، أو مطحنة المسحوق الصغير، أو مطحنة المسحوق فائق النعومة) هي نسخة مطورة من مطحنة ريموند التقليدية.
إنها توفر بشكل أساسي مسحوقًا ناعمًا للغاية أو جزيئات بحجم ميكرون للبناء، المعادن، التعدين، الصناعة الكيميائية، الأسمنت، البناء، الأسمدة، السيراميك، وغيرها من المجالات.
نطاق تطبيق مطحنة متناهية الصغر
إن المطاحن متناهية الصغر متخصصة في طحن المواد غير القابلة للاشتعال والمتفجرة والهشة بصلابة أقل من 6 على مقياس موس ومحتوى رطوبة أقل من 6%.
مواصفات إنتاجها هي كما يلي:- حجم التغذية: <40 ملم
- القدرة: 0.4-40 طن/ساعة
- حجم الإخراج: 0.25-0.015 ملم (60-800 شبكة)

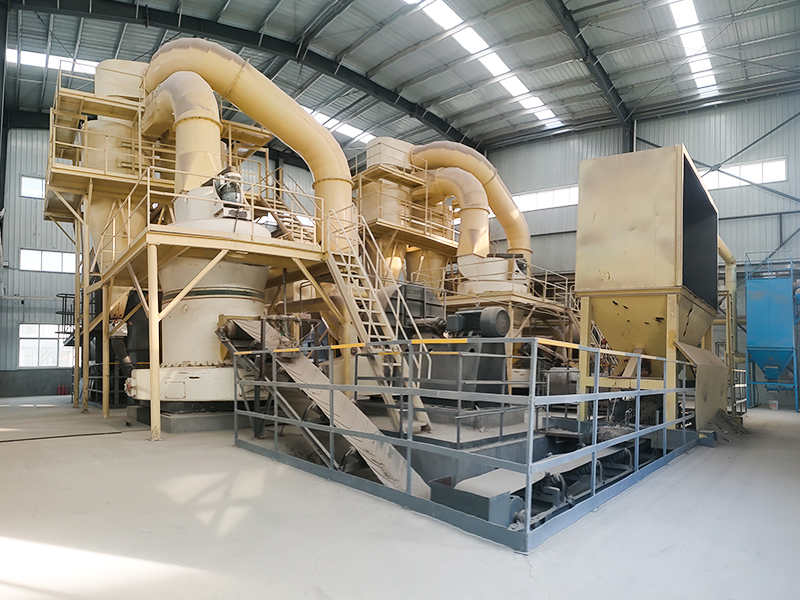

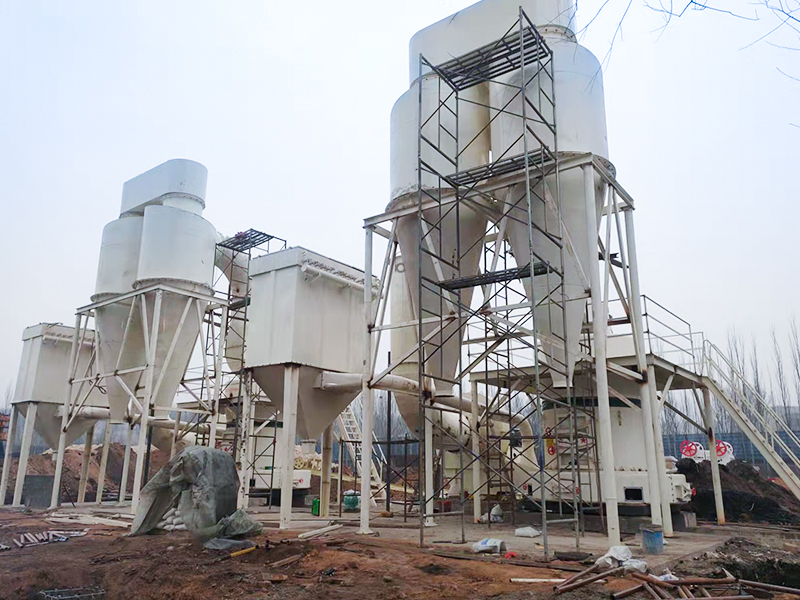

فيما يلي خطوط إنتاج المسحوق متناهية الصغر الشهيرة لشركة FTM Machinery:
- طحن الحجر الجيري
- طحن طين الكاولين
- إنتاج مسحوق التلك
- إنتاج مسحوق الكالسيت الناعم
- طحن صخور الفوسفات
- طحن الباريت
- إنتاج مسحوق كربونات الكالسيوم

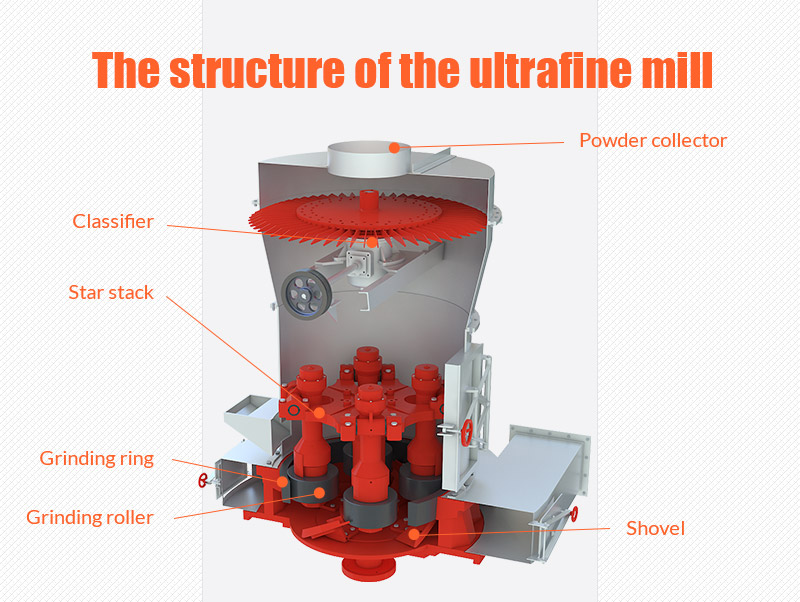

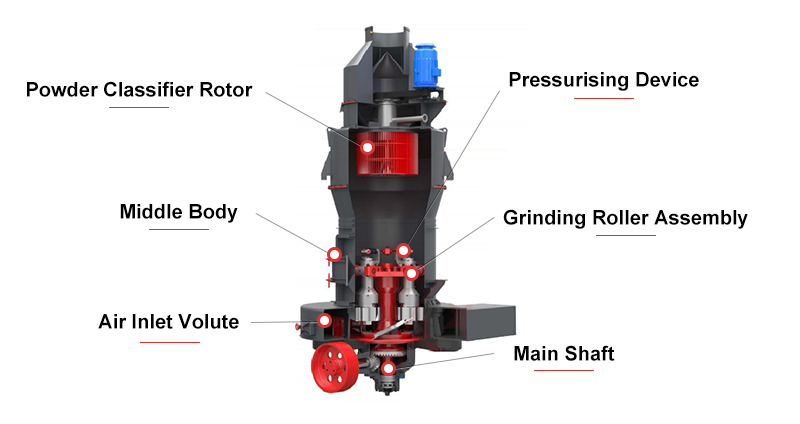

هيكل مطحنة متناهية الصغر

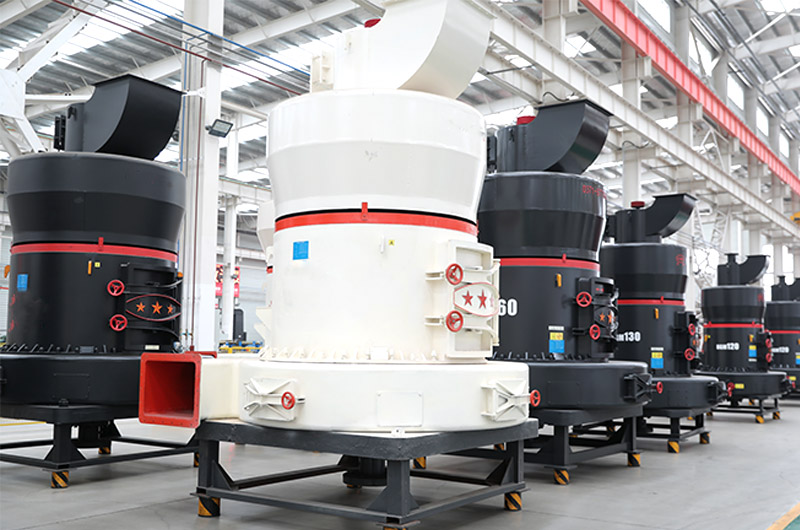

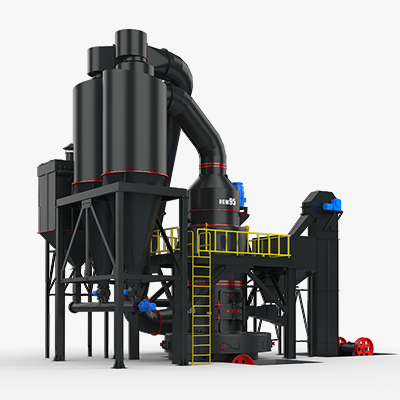

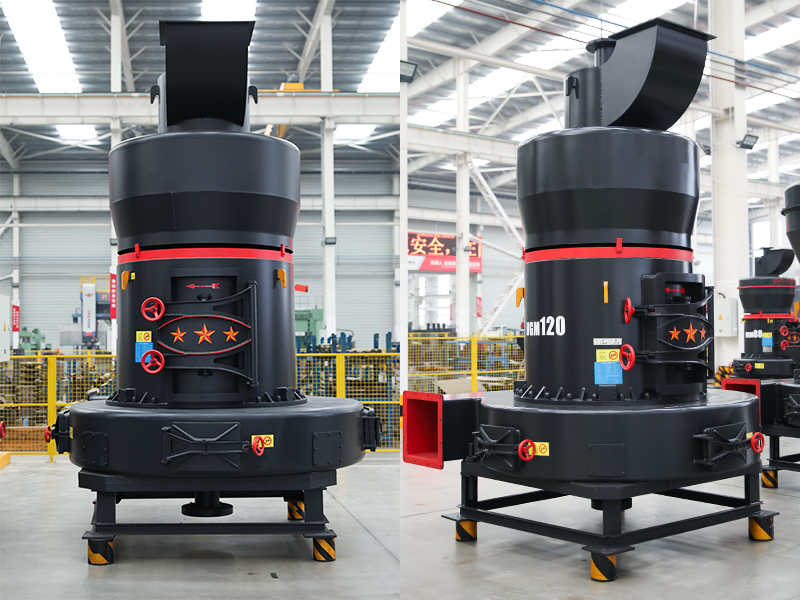

مطحنة FTM Machinery متناهية الصغر لديها هيكل عمودي، وتحتل مساحة صغيرة، وتدمج التكسير، والتصنيف، والضغط الثابت.
تسعى FTM Machinery جاهدة لتحقيق الكمال في كل تكوين. إن الإخراج والنقاء وحماية البيئة لآلة طحن المسحوق الناعم تتجاوز بكثير أي آلة طحن مسحوق ناعم:

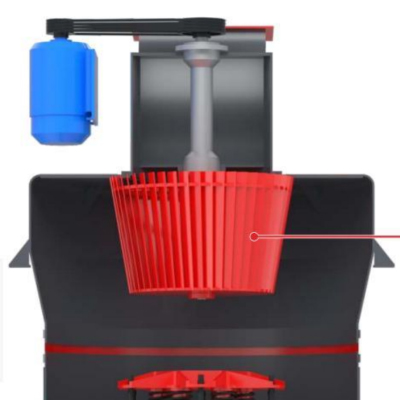

- يمكن لتصميم الفاصل المعياري ضبط دقة المنتج النهائي بين 60-800 شبكة ويمكن أن يصل معدل الغربلة لمرة واحدة إلى D97≥5μm.

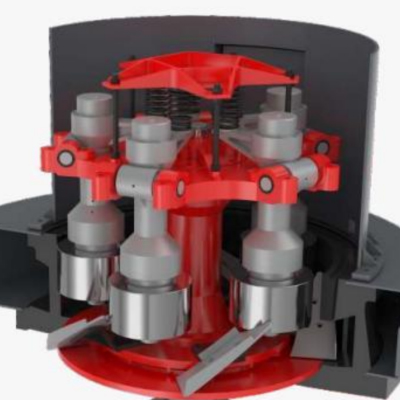

- يعمل جهاز الزنبرك عالي الضغط على تحسين قوة الطحن لأسطوانة الطحن على المواد، ويكون الإخراج أعلى بنسبة 45% من مطحنة تيار الهواء والمطحنة المقلبة.
- إن أسطوانة الطحن وحلقة الطحن مصنوعة من فولاذ خاص مقاوم للتآكل. استهلاك الأجزاء القابلة للتآكل منخفض وعمر الخدمة لمطاحن الطحن العادية أطول.
- لا توجد أجزاء مفككة مثل المحامل الدوارة والبراغي في غرفة الطحن، مما يجعل آلة الطحن تعمل بسلاسة وتقلل من معدل الفشل.
- يمكن لمجمع الغبار والختم متعدد المراحل القضاء على الضوضاء وتحقيق أكثر من 99٪ من تأثير إزالة الغبار.
كيف تعمل مطحنة متناهية الصغر؟

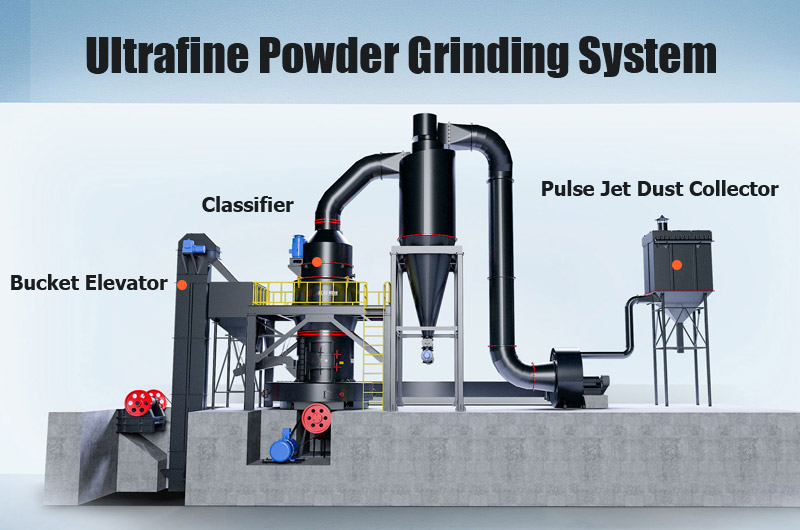

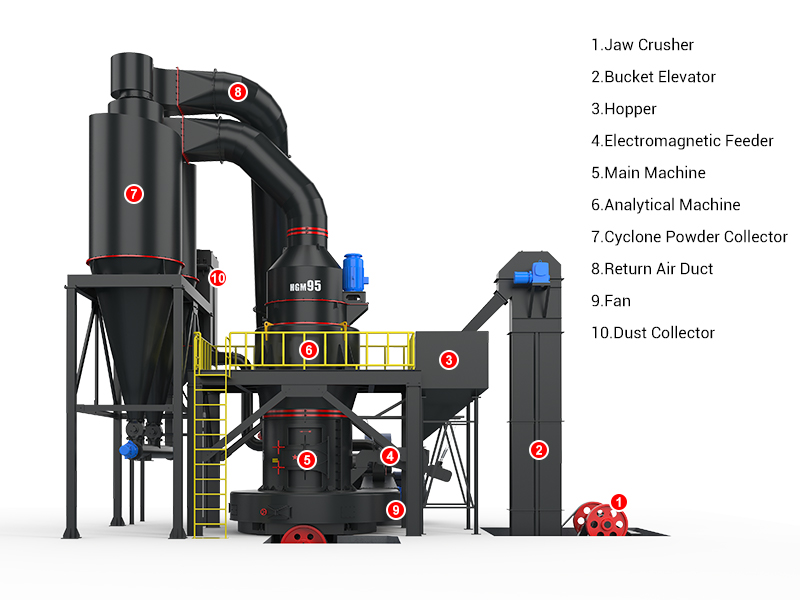

بالإضافة إلى المطاحن متناهية الصغر، فإن رافعة الدلو، والمصنف، ومجمع الغبار النبضي هي أيضًا مكونات مهمة لخط إنتاج المسحوق متناهية الصغر. وهذا يمكن أن يضمن إنتاج فعال وصديق للبيئة.
أولاً، يقوم مصعد الدلو بنقل المسحوق الجاف عموديًا من القادوس إلى مطحنة المسحوق الناعم بأقل مساحة وأقصى قدر من الأمان، ويمكن أن يصل ارتفاع الرفع إلى 25-80 مترًا.
عندما تعمل مطحنة الطحن، تقع المواد في غرفة الطحن تحت تأثير قوة الطرد المركزي. يتم عصره وتكسيره وطحنه بشكل متكرر بواسطة الأسطوانة، ومن ثم يصبح مسحوقًا ناعمًا أو مسحوقًا صغيرًا.
يدخل المسحوق المطحون إلى المصنف للفحص.
بعد أن يتم جمعها بواسطة مجمع الغبار النفاث النبضي ، يتم تفريغ المسحوق من خلال صمام التفريغ. يستخدم مجمع الغبار طريقة تنظيف الغبار غير المتصلة بالإنترنت، والتي يمكنها جمع وإزالة 99.99% من الغبار الصناعي دون إيقاف تشغيل النظام، وتحقيق حماية البيئة والإنتاج الآمن.
معامل
| Model | HGM88 | HGM95 | HGM 100 | HGM120 | HGM130 | HGM138 | HGM160 | HGM175 | HGM190 |
| Feeding size（mm） | ＜20 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜30 | ＜35 | <40 |
| Finished product size（mm） | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 |
| Processing capacity（t/h） | 0.4-5 | 0.6-7 | 0.8-10 | 1.2-15 | 1.6-21 | 2-25 | 2.7-28 | 3-35 | 5-40 |
| Central shaft rotate speed（r.min） | 167 | 150 | 142 | 136 | 105 | 92.5 | 82 | 75 | 74 |
| Diameter of pulverizing ring（mm） | 908 | 1006 | 1075 | 1280 | 1400 | 1510 | 1770 | 1900 | 2040 |
| Number Of pulverizing roller | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 4 |
| Main motor power（kw） | 22 | 30 | 45 | 55 | 75 | 90 | 132 | 185 | 280 |
| Fan motor power（kw） | 22 | 30 | 45 | 75 | 90 | 110 | 160 | 200 | 280 |
| Analyzer motor power（kw） | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 22/30 | 30/45 | 55 |
| Model | Feeding size （mm） |
Processing capacity （t/h） |
| HGM88 | ＜20 | 0.4-5 |
| HGM95 | ＜25 | 0.6-7 |
| HGM 100 | ＜25 | 0.8-10 |
| HGM120 | ＜25 | 1.2-15 |
| HGM130 | ＜25 | 1.6-21 |
| HGM138 | ＜25 | 2-25 |
| HGM160 | ＜30 | 2.7-28 |
| HGM175 | ＜35 | 3-35 |
| HGM190 | <40 | 5-40 |
