نظرًا للطلب على الكسارات الأولية ذات السعة العالية وحجم التغذية الكبير، قامت شركة FTM Machinery بتحسين مستمر وإطلاق الكسارات الدورانية من سلسلة HCG.
ما هي الكسارة الدورانية？
الكسارة الدورانية هي نوع من معدات التكسير الأولية الكبيرة المستخدمة في صناعات التعدين والركام والبناء. قدرة المعالجة تصل إلى 14,082 طن/ساعة، ويمكن أن يصل حجم جسيمات التغذية إلى 1,350 مم.
يتعامل مع صلابة متوسطة إلى عالية ومواد عدوانية. ولذلك، فهو مثالي للمواد الجافة إلى الرطبة قليلاً، ولكن ليس للمواد اللزجة.
بالمقارنة مع الأنواع الأخرى من كسارات الحجر ، فإن الكسارات الدورانية لها تكلفة رأسمالية أعلى ولكنها غالبًا ما تكون مفضلة لقدرتها على التعامل مع العمليات ذات السعة العالية والمواد الكاشطة.
ولذلك، فإن الكسارات الدورانية هي الخيار الأول للمصانع المتوسطة والكبيرة.
كيف تعمل الكسارة الدورانية؟
تعمل الكسارة الدوارة بالحركة الدوارة الناتجة عن الترتيب اللامركزي للعمود الرئيسي. يتم إدخال المادة إلى الجزء العلوي من الكسارة ويتم سحقها بين غرفة التكسير والمقعرة أثناء تحركها للأسفل.
بعد ذلك، يتم ضبط المادة بواسطة الأسطوانة الهيدروليكية لضبط دقة التفريغ. يتم تفريغ المواد المؤهلة من الفتحة السفلية.
إذا دخلت مواد غير قابلة للكسر مثل قطع الحديد إلى غرفة التكسير، فسوف تقوم الأسطوانة الهيدروليكية بخفض المخروط المتحرك لتحرير القطع الحديدية، ولن تتوقف عملية التكسير.

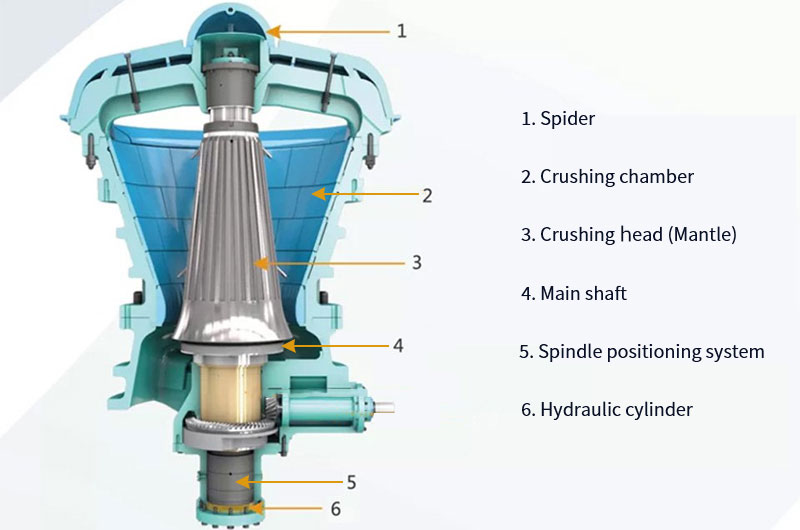

هيكل الكسارة الدورانية
تتكون الكسارة الدورانية من رأس تكسير مخروطي الشكل مثبت على عمود رأسي. يتدلى العمود الرأسي من أعلى الكسارة ويدعمه عنكبوت.
لقد قامت شركة FTM Machinery بتحديث قطع غيار الكسارات الدورانية عدة مرات، وأخيرًا صممت غرفة تكسير كبيرة، وعمودًا رئيسيًا عالي القوة، ونظام تحديد موضع العمود الرئيسي القابل للتعديل، وأسطوانة هيدروليكية، وأجزاء أخرى.
1. العمود الرئيسي
العمود الرئيسي هو العمود الرأسي الذي ينقل الحركة الدوارة من المحرك إلى رأس التكسير. إنها مصنوعة من الفولاذ المطروق أو سبائك الصلب ومدعومة في الأعلى بمجموعة محمل على شكل نجمة.
تصميم المغزل المكون من قطعة واحدة يجعله أقوى بنسبة 70% ويتجنب ارتخاء الغطاء، مما يقلل من وقت التوقف عن العمل.
2. العنكبوت
مجموعة المحمل النجمي عبارة عن قوس نجمي يحمل الجزء العلوي من محمل المغزل. وتتكون من محور عنكبوتي (متصل بغطاء التكسير)، وأذرع عنكبوتية، ومحامل. يمكن أن يقلل من وقت توقف الماكينة وتجسيرها.
3. رأس التكسير (الوشاح)
رأس التكسير، المعروف أيضًا باسم الوشاح، هو سطح سحق مخروطي الشكل مثبت على محور العنكبوت. عادة ما تكون مصنوعة من فولاذ المنغنيز ومبطنة ببطانات مقعرة من الداخل.
4. غرفة التكسير
غرفة التكسير عبارة عن مساحة تكسير مخروطية الشكل مقلوبة. منفذ التغذية الخاص بها أكبر بنسبة 15% من الكسارات المماثلة، وحجم التغذية يصل إلى 1,350 مم.
إن تجويف التكسير بزاوية ميل كبيرة وتصميم سطح التكسير الطويل يجعل الكسارة تتمتع بكفاءة تكسير عالية جدًا. البطانات عبارة عن ألواح تآكل من المنغنيز قابلة للاستبدال لأقصى عمر.
5. نظام تحديد موضع المغزل
تم تجهيز الكسارة بجهاز استشعار الإزاحة القياسي. إنها تمكن المشغلين من مراقبة وضبط موضع العمود الرئيسي، والذي يمكن أن يعوض تلقائيًا عن تآكل البطانة.
6. اسطوانة هيدروليكية
تضيف الأسطوانة الهيدروليكية الضغط تلقائيًا لضبط منفذ التفريغ. يؤدي ذلك إلى ضبط حجم جسيمات المنتج وتعويض تآكل البطانة.
كما يوفر وظيفة حماية الحديد. عندما يدخل الجسم غير القابل للكسر إلى غرفة التكسير، يمكن للأسطوانة الهيدروليكية أن تجعل المخروط المتحرك يسقط تلقائيًا لتحرير الجسم وحماية غرفة التكسير.
لماذا FTM Machinery الكسارات الدورانية؟
باعتبارنا شركة مصنعة للكسارات الدورانية لأكثر من 40 عامًا، فإننا نتمتع بالمزايا التالية:
- غرفة التكسير الكبيرة تجعل من السهل سحق الخامات، مما يحسن من كفاءة التكسير.
- يمكن لتصميم المغزل والأسطوانات الهيدروليكية ونظام التشحيم تقليل وقت التوقف عن العمل وزيادة الإنتاجية إلى أقصى حد.
- تجويف التكسير يتآكل بالتساوي، مما يمكن أن يقلل من عدد استبدال البطانة ويقلل تكاليف التشغيل.
- مغلق بالكامل لمنع تسرب الغبار.
- عملية مرئية للمراقبة في الوقت الحقيقي لموضع المغزل وظروف تشغيل الماكينة. وهذا يمكن أن يعزز السلامة والصيانة.
الأسئلة المتداولة حول الكسارات الدورانية

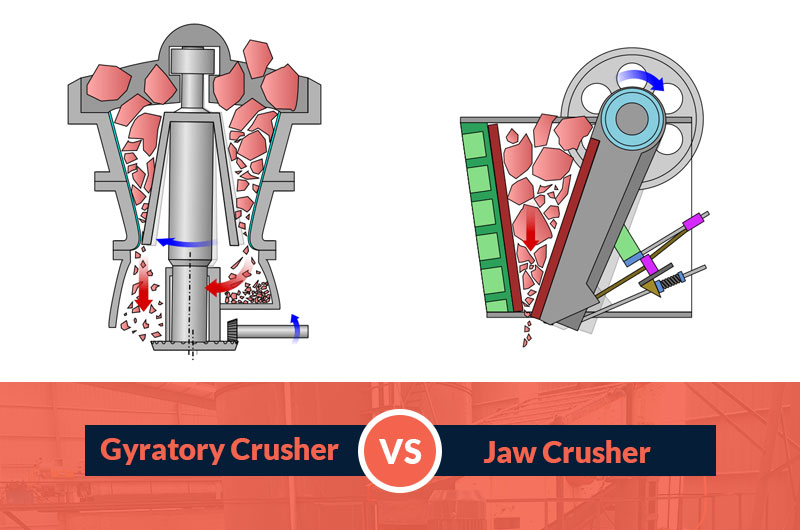

1. الكسارة الدورانية مقابل. كسارة الفك
- أ. بناء. تتميز الكسارة الدورانية بهيكل معقد، وجسم ضخم، واستثمار مرتفع. ومع ذلك، فإن الكسارة الفكية لديها هيكل بسيط، صيانة مريحة، واستثمار منخفض.
- ب. المواد والنطاق. الكسارة الدورانية مناسبة بشكل خاص للمواد الصلبة والكاشطة. إنها مناسبة للمناجم الكبيرة، البناء، وغيرها من الصناعات. ومع ذلك، فإن الكسارة الفكية تعمل بشكل أفضل على الخامات ذات الرطوبة العالية واللزوجة العالية، مثل الطين. إنها مناسبة لمصانع معالجة المعادن الصغيرة والمحاجر.
- ج. حجم التغذية وحجم الإخراج. تحتوي الكسارة الدورانية على حجم تغذية غير محدود وحجم إخراج صغير. يمكن أن تنتج جزيئات صغيرة على شكل إبرة. ومع ذلك، فإن الكسارة الفكية لديها حجم تغذية يتم التحكم فيه بشكل صارم ويجب تركيب وحدة التغذية. لا تتمتع جزيئاتها المفرغة بالشكل الجيد، وهي في الغالب تكون مسطحة أو حادة أو مثلثة الشكل.
- د. صيانة. تتمتع الكسارة الدورانية بعمر خدمة أطول وتكاليف تشغيل أقل، ولكن من الصعب استبدال الأجزاء البالية. تتميز الكسارة الفكية بسهولة صيانة الأجزاء المتآكلة.
- ه. تأثير حماية البيئة. تتميز الكسارة الدورانية بهيكل مغلق بالكامل، مع أداء إغلاق عالي. ومع ذلك، فإن الكسارة الفكية لديها هيكل شبه مغلق. يتم قذف كمية كبيرة من الغبار أثناء عملية السحق، مما قد يؤدي إلى إلحاق الضرر بالعمال والبيئة.

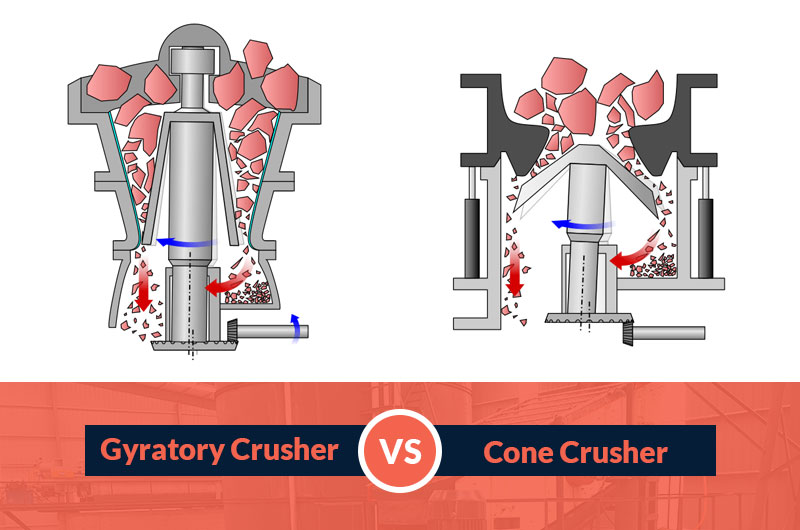

2. الكسارة الدورانية مقابل. مخروط محطم
- تعتبر الكسارات الدورانية والكسارات المخروطية من معدات التكسير المهمة في صناعات التعدين والركام. كلاهما يستخدم لتكسير الصخور الكبيرة إلى صخور أصغر. ومع ذلك، هناك 4 اختلافات بينهما:
- أ. الكسارات الدورانية هي كسارات أولية تعمل على تكسير الصخور الكبيرة إلى قطع أصغر. الكسارات المخروطية عبارة عن معدات تكسير متوسطة إلى دقيقة تعمل على تكسير الصخور الصغيرة إلى حصى أو رمل.
- ب. الكسارات الدورانية أقوى من الكسارات المخروطية ويمكنها سحق المواد الأكثر صلابة.
- ج. توفر الكسارة الدورانية إنتاجية أعلى. إنها مناسبة لإنتاج التكسير على نطاق واسع. ومع ذلك، فإن الكسارة المخروطية لديها حجم إنتاج أدق وأكثر ملاءمة للعمليات الصغيرة.
- د. تتطلب القواطع الدورانية مزيدًا من الصيانة ولها تكاليف تشغيل أعلى. الكسارات المخروطية أكثر بأسعار معقولة.
3. هل يمكنني استخدام الكسارة الدورانية لسحق الطين اللزج؟
- لا، لا يمكنك ذلك. الكسارات الدورانية ليست مناسبة لسحق الطين، حيث أن الطين سوف يسد الكسارة. إذا كنت ترغب في سحق الطين، فإن الكسارات الفكية والكسارات المطرقة هي الكسارات الأولية المثالية.
معامل
| Model | Feeding opening size(mm) | Max.Feeding size(mm) | Adjustment range of discharge port(mm) | Capacity(t/h) | Power(kw) | Dimensions L×W×H(mm) |
| HCG4265 | 1065 | 900 | 152-177 | 2354-4133 | 450 | 3940×4170×6900 |
| HCG5065 | 1270 | 1050 | 152-177 | 2414-4226 | 450 | 4460×4430×7610 |
| HCG5475 | 1370 | 1150 | 152-203 | 2908-5018 | 600 | 4930×4925×8410 |
| HCG6275 | 1575 | 1350 | 152-203 | 2913-6235 | 600 | 5580×5250×9090 |
| HCG6089 | 1525 | 1300 | 177-229 | 4576-8359 | 750 | 5590×5445×10470 |
| HCG60110 | 1525 | 1300 | 177-305 | 5579-14082 | 1500 | 6200×5940×11390 |
Note: Processing Capacity May Vary with Different Materials and Feeding Sizes.
| Model | Feeding opening size(mm) | Max.Feeding size(mm) | Capacity(t/h) |
| HCG4265 | 1065 | 900 | 2354-4133 |
| HCG5065 | 1270 | 1050 | 2414-4226 |
| HCG5475 | 1370 | 1150 | 2908-5018 |
| HCG6275 | 1575 | 1350 | 2913-6235 |
| HCG6089 | 1525 | 1300 | 4576-8359 |
| HCG60110 | 1525 | 1300 | 5579-14082 |
Note: Processing Capacity May Vary with Different Materials and Feeding Sizes.
