Спиральный классификатор

Спиральные классификаторы могут сортировать различные частицы в рудном шламе в процессе обогащения металла, а также очищать от шлама и обезвоживать во время операции промывки.

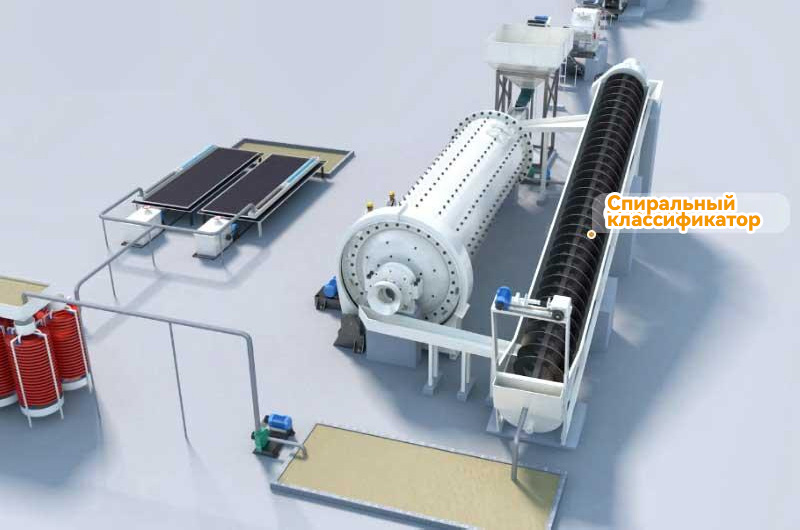

Они широко используются для разделения рудных песков путем создания замкнутого цикла с помощью шаровой мельницы в концентраторы или гравитационные концентраторы для классификации руд и мелкодисперсных илов.

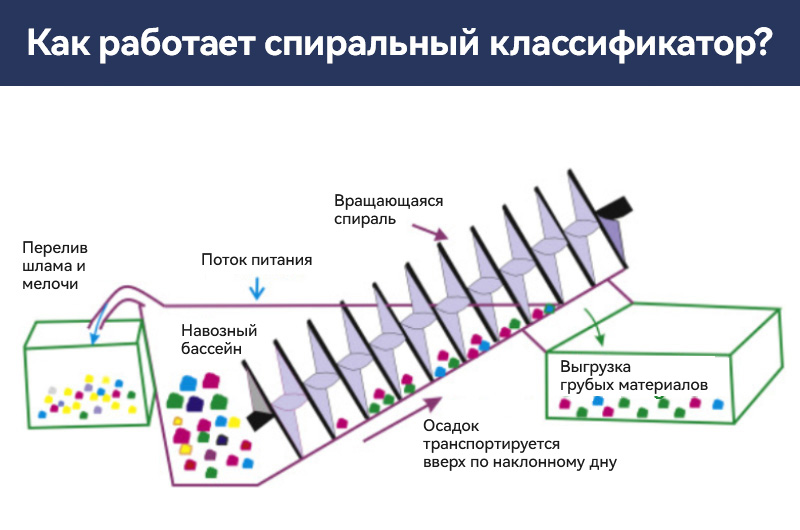

Как работает спиральный классификатор?

Спиральный классификатор основан на том принципе, что твердые частицы различаются по размеру и удельному весу, поэтому их скорость осаждения в жидкости различна.

Принцип работы спиральных классификаторов

Суспензия перемешивается спиральным вращением с низкой скоростью, так что мелкие частицы взвешиваются на поверхности суспензии и перетекают в сливную перегородку.

Крупные частицы опускаются на дно резервуара и транспортируются винтом к выпускному отверстию для разгрузки. Обычно крупный песок возвращается в шаровую мельницу для вторичного измельчения, то есть спиральный классификатор и шаровая мельница образуют замкнутый контур.

Какова основная структура спирального классификатора?

Классификатор в основном состоит из передаточного устройства, спирали, нижней опоры, бака, сливного клапана и подъемного механизма.

1. Передающее устройство

Спиральный классификатор состоит из двигателя, редуктора, цилиндрической шестерни и конической передачи.

2. Спираль (левая и правая)

Он состоит из полого вала, кронштейна, спирального лезвия, футеровки и т. Д. Полый вал сварен из бесшовной стальной трубы, цапфы и фланца. Ключевым моментом в использовании является износостойкость, поэтому футеровка изготавливается из износостойких материалов.

3. Нижняя опора

Его легко носить, так как он длительное время погружается в суспензию. Поэтому частое обслуживание и замена - его основные характеристики. Для этого спиральный классификатор имеет конструкцию подвижных втулок вала и нейлоновых втулок подшипников.

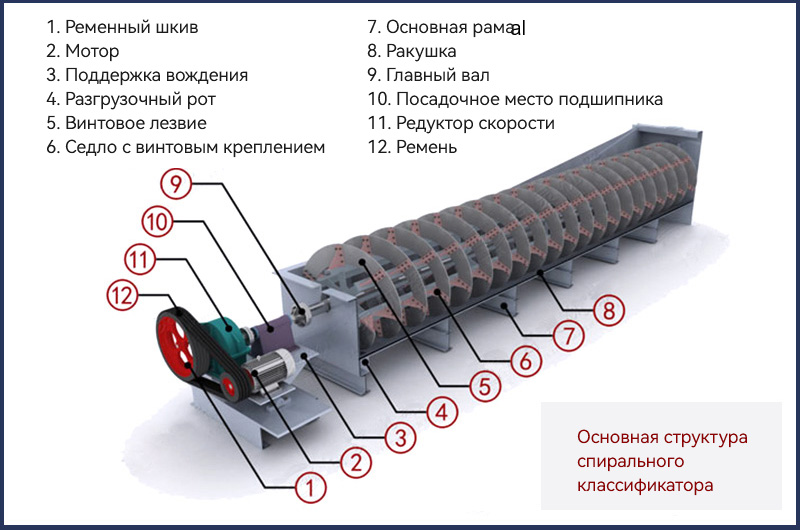

Основная структура спирального классификатора

Когда втулка вала и втулка подшипника изношены, новый комплект втулки и втулки можно заменить через десять минут после подъема винта подъемным механизмом, что удобно для обслуживания и замены.

4. Танк

Его сваривают из стальных листов и различных профильных сталей. Фундамент резервуара очень важен, потому что он содержит всю суспензию и выдерживает вес всего тела и всю нагрузку.

5. Сливной клапан.

Для слива навозной жижи из резервуара для воды, когда это необходимо, в нижней части резервуара установлен клапан для слива воды, который может сливать суспензию в любое время и может быть закрыт во время нормального производства.

6. Подъемное устройство

• Когда классификатор остановлен, подъемное устройство может автоматически поднять шнек на определенную высоту.
• При работе классификатора подъемное устройство также может опустить шнек в рабочее положение.

Таким образом можно продлить срок службы деталей трансмиссии и предотвратить поломку полого вала из-за перегрузки.

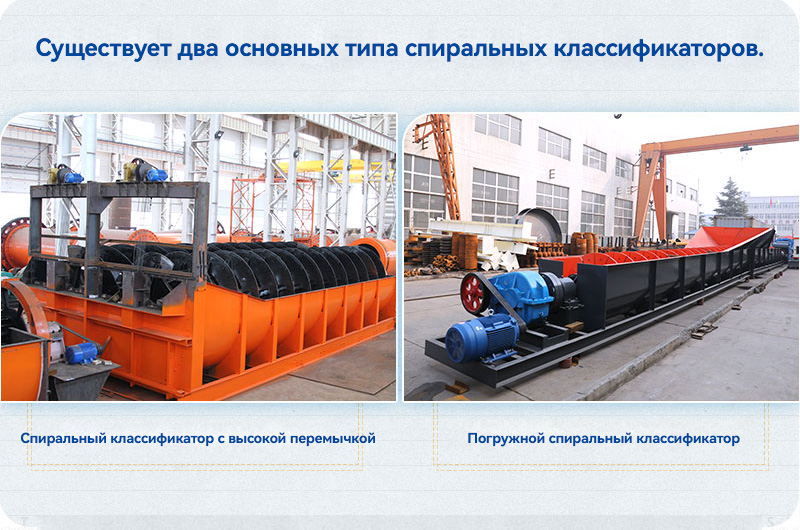

Какие бывают виды спиральных классификаторов?

Спиральный классификатор в основном делится на две категории:

Спиральный классификатор с высоким водосливом

Расчетная площадь такого классификатора велика, а высота водослива может регулироваться в определенном диапазоне, то есть площадь расчетной зоны может регулироваться и изменяться в определенном диапазоне.

Таким образом, размер частиц классификации может быть скорректирован, что является обычным оборудованием в цикле измельчения.

Он в основном используется для сортировки крупной руды с размером частиц перелива 0,83–0,15 мм.

Погружной спиральный классификатор

Погружной спиральный классификатор - это классификатор, спиральные лопасти которого на переливном конце полностью погружены под переливную поверхность.

Он имеет небольшую площадь осадки и низкую производительность перелива, поэтому он в основном подходит для классификации руды с размером частиц перелива 0,15–0,07 мм. Он также используется для промывки руды с целью удаления шлама.

Описание модели: Возьмем для примера "2ФГ-15", "2" означает двойную спираль, одинарная спираль не маркируется; "F" означает спиральный классификатор, "G" означает тип с высоким водосливом и "C" означает погружной тип; "15" указывает диаметр спирали классификатора в дм.

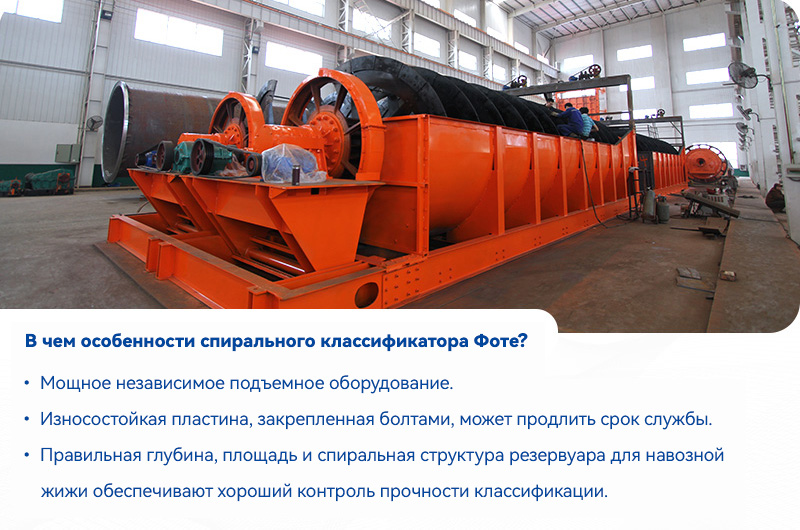

В чем заключаются особенности спирального классификатора Fote?

• Мощное автономное подъемное оборудование.
• Изнашиваемая пластина с болтовым креплением может продлить срок службы.
• Длинный и узкий резервуар помогает достичь идеального эффекта перемешивания и продлить время суспендирования материала в воде.
• Достаточно большая оседающая площадь увеличивает время суспендирования материалов и больше подходит для классификации материалов.
• Правильная глубина, площадь и спиральная структура бассейна для жидкого навоза позволяют хорошо контролировать классификационную прочность.
• К концу возврата песка добавляется автоматическое подъемное устройство для возврата песка, и конфигурация большой головки ложки шаровой мельницы отменяется.
• Технология управления преобразованием частоты делает работу более удобной.

Как спиральный классификатор достигает максимальной эффективности?

1. Высота переливного водослива

Перелив классификатора можно отрегулировать соответствующим образом в соответствии с требованиями тонкости помола.

Если требуется более мелкая тонкость помола, уголки определенной высоты могут быть приварены с обеих сторон классификатора, а уровень переливной перегородки классификатора можно регулировать методом вставки дерева. Иногда после длительного накопления рудного шлама водосливная перегрузка может быть увеличена естественным образом.

• Высота переливного водослива H спирального классификатора с высоким водосливом составляет 1/4–3/8 от диаметра его спирали D и в основном используется для классификации руды с размером частиц перелива 0,83–0,15 мм.
• H погруженного спирального классификатора составляет 3/4-1 D. Он в основном подходит для классификации руды с зернистостью перелива 0,15–0,07 мм. Если тонкость перелива высока, H должно быть маленьким, в противном случае - большим.

2. Скорость спирали

Обычно в спиральном классификаторе используется более низкая скорость. Соответствующая скорость должна быть определена экспериментально. Скорость вращения обычно используемого спирального классификатора составляет 1,5–10 об/мин .

Для получения грубого перелива скорость спирали диаметром 2 м не должна превышать 6 об/мин, а диаметром 1 м и более должна регулироваться на уровне 2–8 об/мин. Например, для спирали диаметром 0,3 м для получения грубого перелива скорость спирали может быть увеличена, но она не может превышать 25 об/мин.

3. Шаг шнека классификатора

Шаг обычно составляет 0,5–0,6 диаметра спирали. Часто используется одинаковый тон, но можно использовать и неравный.

Если шаг шнека короткий на стороне перелива и длинный на конце возврата песка, количество возвращаемого песка может быть увеличено и может быть обеспечено стабильное перемешивание на стороне перелива, что удобно для улучшения качества перелива и производительности обработки.

4. Ширина бака классификатора

Ширина сортировочного резервуара мало влияет на сортировочный эффект, но тесно связана с производительностью сортировочной машины. Чем больше ширина резервуара, тем больше производительность. Напротив, вычислительная мощность невелика.

Ширина сортировочного резервуара зависит от диаметра спирали, транспортирующей возвращенный песок (то есть спецификации классификатора), и на 100–200 мм больше диаметра спирали.

5. Угол наклона направляющей лопатки

В тех же условиях по мере увеличения угла наклона направляющей лопатки индекс точности классификации имеет тенденцию к снижению.

Практика показывает, что эффективность классификации наиболее высока при угле наклона направляющей лопатки от 85° до 90°.
