ما هو المحبب القرص؟
آلة التحبيب القرصية، والمعروفة أيضًا باسم آلة التكوير القرصية، أو آلة التحبيب المقلاة ، هي آلة متعددة الاستخدامات تستخدم لإنشاء حبيبات من مواد مختلفة. لا يزيد حجم جسيمات المادة المنقولة عن 50 مم، وهو غير مناسب لنقل المواد اللزجة وصعبة التدفق.
تُستخدم آلات التحبيب القرصي بشكل شائع في صناعة الأسمدة الكيماوية ، بما في ذلك الأسمدة العضوية، والأسمدة غير العضوية، والأسمدة البيولوجية، والأسمدة المغناطيسية، والأسمدة المركبة. كما أنها ملائمة للبتروكيماويات، والأدوية، ومعالجة المعادن، ومواد البناء، والأغذية، والسيراميك، وإعادة تدوير البلاستيك، وغيرها من المجالات.
لماذا تحتاج التحبيب؟
الغرض من التحبيب يحتوي بشكل أساسي على النقاط التالية:
- تحسين أداء التدفق لخليط المسحوق
- تقليل احتمالية التصاق المواد وتكتلها
- تقليل مخاطر الغبار على الناس والبيئة
- منع فصل مكونات المواد ويصبح لون المادة أكثر اتساقًا
- تحسين جودة المواد عن طريق إضافة الملدنات، وعامل التشتيت، وعامل التطعيم، وما إلى ذلك في التحبيب
- التحكم في المسامية ومساحة السطح المحددة للمواد وتحسين نقل الحرارة ونقل الكتلة والتهوية وما إلى ذلك
- بعد التحبيب، تزداد كثافة المادة وينخفض وزن الوحدة، وهو مناسب للتخزين والشحن

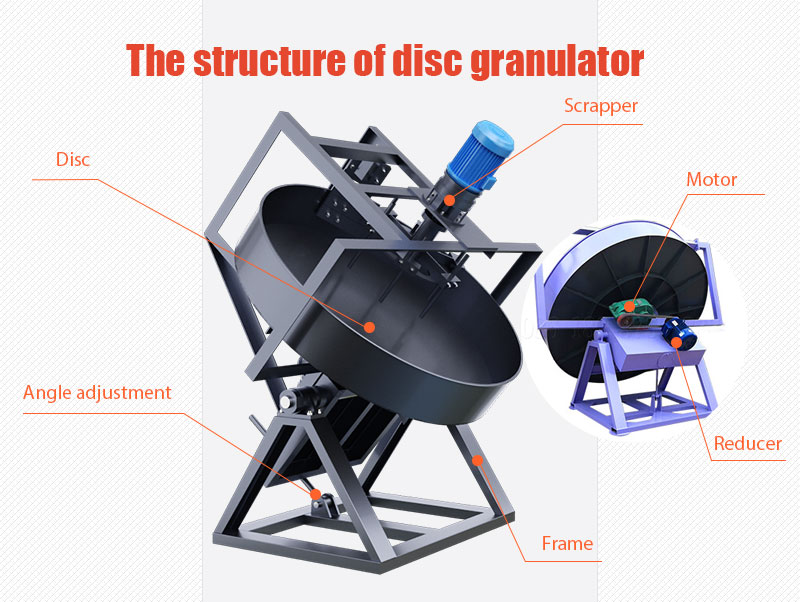

هيكل المحبب القرص
تتكون آلة تحبيب القرص من القرص، الكاشطة، أداة ضبط الزاوية، المحرك، المخفض، الإطار، القاعدة، إلخ. فيما يلي المكونات الرئيسية لآلة تكوير القرص التي تعمل معًا لتسهيل عملية التحبيب.
1. قرص التحبيب
يعتمد القرص هيكلًا قوسيًا، مثبتًا أفقيًا على العمود الدوار. إنها منصة لعملية التحبيب وتتضمن مغزلًا ومجموعتين من المحامل الأسطوانية وكتلتين من العمود. يتم تعزيز الجزء السفلي من القرص بألواح فولاذية متعددة تبديد الحرارة، والتي تتميز بقوة عالية وصلابة جيدة.
2. مكشطة
يتكون نظام الكاشطة من مكشطة وإطار مكشطة، ويتم تثبيت الكاشطة على الجزء العلوي من قرص التحبيب. عندما يدور القرص، تمنع الكاشطة تراكم المواد المفرطة، وتعزز الخلط الموحد، وتعزز تكوين الجسيمات.
3. ضابط الزاوية
أداة ضبط زاوية الميل التي تسمح للمشغل بتعديل الزاوية التي يتم وضع القرص بها بالنسبة إلى الوضع الأفقي. من خلال ضبط الزاوية 35-55 درجة، يمكن التحكم في وقت بقاء المادة الموجودة على القرص، مما يؤثر على عملية نمو الجسيمات.
4. جزء القيادة
يعمل المخفض والمحرك جنبًا إلى جنب لضمان دوران القرص بالسرعة المثلى للتحبيب. يتم تشغيل المخفض والمحرك بواسطة حزام مرن، مما يضمن بداية سلسة، وقوة تأثير منخفضة، وعمر خدمة أطول للمعدات.
لماذا تختار حبيبات الأقراص FTM Machinery؟
توفر آلات التكوير القرصية بعض المزايا الرائعة التي تجعلها اختيارات شائعة لعمليات التحبيب في مختلف الصناعات.
- المحبب لديه هيكل جديد، خفيف الوزن، منخفض الارتفاع، وتخطيط عملية مرن.
- تتبنى آلة التحبيب القرصية هيكل قوسي شامل، ويمكن أن يصل معدل التحبيب إلى أكثر من 95% .
- يمكن تعديل زاوية ميل القرص (35-55 درجة) . يتم استخدام فواصل الزوايا لضبط مرن ومريح.
- 90% من قطر الحبيبات هو 3-6 ملم . تأثير التحبيب جيد، ولن تكون هناك كرات طينية كبيرة.
- إن معدات النقل، التي تعتمد معالجة التبريد عالية التردد ، تتمتع بعمر خدمة طويل.
- يمكن تصنيفها تلقائيًا وفقًا لحجم الجزيئات وتكون منتجات الكرات المفرغة مؤهلة.
- تصميم جديد تمامًا . جهاز الكاشطة، الذي يتكون من مكشطة مركبة غير مزودة بالطاقة ومكشطة تنظيف الزوايا، يمكنه تنظيف القيعان والحواف، مما يوفر العمالة.
كيف يعمل محبب القرص؟
الخطوة 1 أرسل الخليط ذو الحبيبات الدقيقة إلى منطقة التغذية بالقرص من خلال الحزام الناقل.
الخطوة 2 رش كمية مناسبة من الماء من أعلى القرص باستخدام الرشاش. بسبب قوة التماسك للماء، تصبح المادة السائبة هي الكرة الرئيسية.
الخطوة 3 يتم رفع المادة بواسطة قوة الاحتكاك الناتجة عن حافة القرص وأسفله. تتدحرج المادة إلى الأسفل عندما تصل إلى ارتفاع معين.
الخطوة 4: تتدحرج الكرات ذات الأحجام المختلفة لأعلى ولأسفل باستخدام القرص، وتفرك وتضغط باستمرار، وتنمو إلى الحجم المحدد.
الخطوة 5: يتم تصنيف الجزيئات المختلفة بشكل طبيعي. تترك الجزيئات الصغيرة نهاية التفريغ، بينما تتركز الجزيئات الكبيرة عند نهاية التفريغ ويتم تفريغها أخيرًا عبر حافة اللوحة.
كيفية تحسين معدل التكوير لمحبب القرص؟
1 التحكم في المحتوى المائي للحبيبات
الحفاظ على محتوى الرطوبة الأمثل للمادة التي يتم تحبيبها. الرطوبة ضرورية لربط الجزيئات معًا. يمكن أن تؤدي الرطوبة الزائدة إلى التكتل أو صعوبات في تكوين الحبيبات.
2 رقابة صارمة على جودة المسحوق
يمنع منعا باتا وجود كتل حديدية وأحجار وكتل خشبية أكبر من 10 ملم في تغذية وتفريغ المواد الخام.
3 اختر الفوهة المناسبة لآلة التحبيب
تستخدم آلة التحبيب بشكل عام برغي كروي من النوع B أو فوهة لولبية من النوع B1. وتحت نفس الضغط، تقوم الفوهة ذات الفتحة الصغيرة برش قطرة صغيرة الكثافة؛ تقوم الفوهة ذات الفتحة الكبيرة برش قطرة كبيرة الكثافة.
4 قم بتغيير مكشطة محبب القرص
ستكون الحبيبة متساوية الحجم وجميلة إذا كانت المكشطة جيدة. يجب أن تكون مادة الشفرة 16 م. لا ينبغي أن يكون هناك فجوة بين الكاشطتين.
5 تشغيل تقنية آلة التكوير القرصية
قم بتنفيذ التدريب الفني لآلة التحبيب القرصي لتحسين الجودة الفنية ومهارات التشغيل للعمال.
حالات العملاء الخاصة بمحبب الأقراص FTM Machinery
توفر لك شركة FTM Machinery مجموعة متنوعة من معدات تكوير الأقراص. يمكنك اختيار أي نموذج تريده، اعتمادًا على ظروف الإنتاج الخاصة بك وميزانية رأس المال.
قرص التحبيب للأسمدة 8 TPH NPK في روسيا
| نموذج | Φ2.2 م |
| مادة | سماد NPK |
| سرعة الدوران | 14.25 دورة/دقيقة |
| أبعاد | 2.8×2.75×2.58 م |
| سعة المعدات | 4-8 طن/ساعة |
محبب القرص 8 TPH : احصل على أحدث الأسعار
12 TPH قرص الجبس المحبب في باكستان
| نموذج | Φ2.8 م |
| مادة | جبس |
| سرعة الدوران | 11.21 دورة/دقيقة |
| أبعاد | 3.4×2.6×3.1 م |
| سعة المعدات | 12-16 طن/ساعة |
محبب القرص 12 TPH : احصل على أحدث الأسعار
20 TPH قرص رماد الفحم المحبب في مصر
| نموذج | Φ3.6 م |
| مادة | رماد الفحم |
| سرعة الدوران | 9.1 ص / دقيقة |
| أبعاد | 4.3×3.1×4.0 م |
| سعة المعدات | 18-24 طن/ساعة |
محبب القرص 20 طن في الساعة : احصل على أحدث الأسعار
بالإضافة إلى ذلك، إذا واجهت أي مشاكل أو كان لديك أي متطلبات عند استخدام أقراص التحبيب للتحبيب، فإن شركة FTM Machinery ستكون سعيدة بحلها لك.
الأسئلة المتداولة حول محببات الأقراص
1. ما هي زاوية ميل محبب القرص بشكل عام؟
- زاوية جهاز ضبط الميل تكون في موضع دعم آلة التكوير، والتي يمكن تعديلها وفقًا لحجم الجسيمات المطلوبة.
- تشير هذه الزاوية إلى الزاوية التي يتم فيها وضع قرص المحبب حول المستوى الأفقي. تتراوح زاوية الميل المقترحة بين 40 درجة و50 درجة.
2. هل تحتاج المادة إلى التجفيف بعد التحبيب؟
- نعم. بشكل عام، يتم إضافة المادة مع كمية معينة من الماء أثناء عملية التحبيب، الأمر الذي يتطلب مجففًا للتجفيف لتسهيل التخزين والنقل.
- إذا لم تكن متأكدًا مما إذا كان التجفيف ضروريًا، فمن المستحسن استشارة خبراء FTM Machinery لتحديد أفضل نهج.
3. ما هي الاحتياطات اللازمة لآلة تحبيب القرص؟
- أ. تحقق مما إذا كانت أجزاء التوصيل ثابتة وما إذا كانت البراغي مفككة قبل بدء تشغيل الماكينة.
- ب. انتبه إلى اتجاه دوران القرص عند بدء التشغيل.
- ج. يجب ملء المخفض بزيت ناقل الحركة قبل استخدامه لأول مرة في الإنتاج وسيتم استبداله كل 4 أشهر بعد ذلك.
- د. يجب تشحيم المحمل مرة واحدة في كل نوبة. نوع زيت التشحيم هو زيت تشحيم ذو قاعدة الكالسيوم رقم 3 بوزن شحن يبلغ 1/3-1/2 ويجب استبداله بانتظام.
معامل
|
Specification
（m） |
Rotation speed
(r/min) |
Production capacity
(t/h) |
Motor
(kw) |
Adjustment range of obliquity
|
Dimensions
(m) |
Total weight
(t) |
|
Φ2.2
|
14.25
|
4-8
|
7.5
|
35-55
|
2.8×2.75×2.58
|
3.2
|
|
Φ2.5
|
11.81
|
5-10
|
7.5
|
35-55
|
3.2×2.3×3
|
3.6
|
|
Φ2.8
|
11.21
|
12-16
|
7.5
|
35-55
|
3.4×2.6×3.1
|
4.1
|
|
Φ3.0
|
11.3
|
15-18
|
11
|
35-55
|
3.7×2.7×3.3
|
4.8
|
|
Φ3.2
|
9.6
|
15-20
|
11
|
35-55
|
3.9×2.7×3.4
|
5.6
|
|
Φ3.6
|
9.1
|
18-24
|
15
|
35-55
|
4.3×3.1×4.0
|
7.2
|
|
Specification
（m） |
Rotation speed
(r/min) |
Production capacity
(t/h) |
Motor
(kw) |
|
Φ2.2
|
14.25
|
4-8
|
7.5
|
|
Φ2.5
|
11.81
|
5-10
|
7.5
|
|
Φ2.8
|
11.21
|
12-16
|
7.5
|
|
Φ3.0
|
11.3
|
15-18
|
11
|
|
Φ3.2
|
9.6
|
15-20
|
11
|
|
Φ3.6
|
9.1
|
18-24
|
15
|
